方鎂石

方鎂石含鎂金屬60.32%，天然方鎂石里鎂常被鐵（達6%），錳（達9%）鋅（達2.5%）所代替。構成變種，在MgO-FeO及MgO-MnO系列裡，加熱到1050℃後，能生成完全固溶體。等軸晶系，六八面體晶類。完好晶形少見，常呈不規則粒狀或渾圓粒狀。

基本信息

• 別名：游離狀態的MgO晶體
• 類別：鎂的氧化物
• 晶系：等軸晶系
• 晶體：六八面體，完好晶形少見，常呈不規則粒狀或渾圓粒狀
• 顏色：純者無色，常為灰白色、黃色、棕黃色、綠色，甚至黑色
• 光澤：玻璃光澤
• 發光性：加硝酸鈷溶液燒之呈肉紅色（鎂的反應）
• 透明性：透明至半透明到不透明
• 硬度：5.5-6
• 解理：完全
• 條痕：白色
• 溶性：加熱到1050℃後，能生成完全固溶體；溶解於C3A 、C3S中形成固溶體；溶於玻璃體中
• 其他特徵：相對密度3.5-3.9
  不導電
  在a粒子作用下產生波動傳導性

• 重要產地：



簡介

英文名稱periclase，是鎂的氧化物礦物，方鎂石是指游離狀態的MgO晶體。MgO由於與SiO2、Fe2O3的化學親和力很小，在熟料煅燒過程中一般不參與化學反應。它以下列形式存在於熟料中：

①溶解於C3A、C3S中形成固溶體。　

②溶於玻璃體中。　

③以游離狀態的方鎂石形式存在。研究者指出，前兩種形式的MgO含量約為熟料的2%，它們對硬化水泥漿體無破壞作用。而以方鎂石形式存在時，由於其水化速度很慢，要在半年至1年後才明顯開始水化，而且水化生成氫氧化鎂，體積膨脹148%，因此會導致安定性不良。方鎂石膨脹的嚴重程度與晶體尺寸、含量均有關係，尺寸越大、含量越高，危害越大。在生產中應儘量採取快冷措施，減小方鎂石的晶體尺寸。

物理化學性質

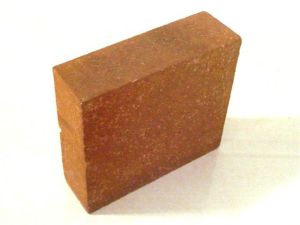

方鎂石複合尖晶石磚

純者無色，通常為灰白色、黃色、棕黃色、綠色，甚至黑色。白色條痕。玻璃光澤。透明至半透明到不透明。解理完全。硬度5.5-6。相對密度3.5-3.9。不導電。在a粒子作用下產生波動傳導性。熔點2800-2940℃，約在1100℃時發生塑性變形。易溶於稀鹽酸、稀硝酸。含鎂方解石灼燒後變黑。礦粉用水浸濕，呈鹼性反應。加硝酸鈷溶液燒之呈肉紅色（鎂的反應）。

用途

產於變質的富鎂碳酸鹽岩石中。方鎂石易變為纖維狀或鱗片狀的水鎂石、水菱鎂礦和蛇紋石，這些礦物可依方鎂石形成假象，或在水鎂石中成殘餘核心。大量富集可作制鎂原料。人造方鎂石是一種耐火材料。

特徵

顏色多為淺色，透明半透明。解理完全，硬度大。均質性。易溶於鹽酸及硝酸，耐高溫。呈鎂的微化反應。

產地

國外文獻中見於瑞典和義大利有錳方鎂石和鐵方鎂石。我國內蒙古包頭市白雲鄂博礦區鑑別出有方鎂石。
