方型滑動支座

方型滑動支座廣泛使用於電力、冶金、石油、化工等行業的管道或設備需要位移應力的地方。支座裝置除支掌重量、限制（或引導）

產品簡介

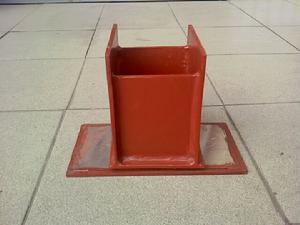

方型滑動支座

方型滑動支座

位移、控制項振（晃）動、減少推力等作用外，並具有結構簡單、承載力大、適應性強、使用壽命大、價格低廉等優點。

技術參數

公稱通徑Dn(mm)	型號	設 計 位 移（mm）						最大垂直載荷（N）	管中心高度H（mm）
									H1	H2	H3
		軸 向 X				徑 向 Y			保溫層厚度
		A	B	C	D	B	C		無保溫	≤100	≤200
125	WF-	50	100	200	400	100	200	4620	180	280	375
150	WF-	50	100	200	400	100	200	6500	212	315	425
200	WF-	50	100	200	400	100	200	11200	265	355	475
250	WF-	50	100	200	400	100	200	18500	300	400	500
300	WF-	50	100	200	400	100	200	28500	355	475	560
