新大地防護欄桿簡介
新大地實用新型公開了一種防護欄桿，其包括若干防護管子，該防護欄還包括至少兩個立柱，該立柱的下端部設有一夾裝裝置，該防護管子水平設於該立柱上。新大地新型防護欄桿中的立柱直接夾持在需要安裝防護欄桿的鋼板的邊緣，無須焊接固定，組裝拆卸更為容易，節省工時。此外，夾設的結構可滿足場地的實際情況對立柱的安裝位置進行調整，使得防護欄桿的安裝更為靈活，也無須使用卸扣進行固定，降低了成本。
新大地固定防護欄桿
新大地固定防護欄桿的設計、製作和安裝提供主要技術依據，以保證勞動者的安全。
新大地固定防護欄用於一般工業企業中的平台、人行通道、升降口等有跌落危險的場所，不適用於船舶和民用建築。

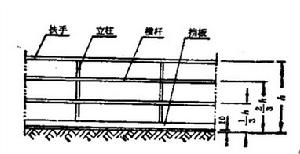

1.1新大地固定防護欄桿：沿平台等場所敞開邊緣固定安裝的防護裝置(如圖)。 1.2立柱：欄桿的垂直構件。
新大地固定防護欄桿參數1.4橫桿：固定於立柱中部的連線構件。
1.5擋板：固定於立柱下部的防護板。技術要求
2.1防護欄桿的高度不得低於1050mm，在疏散通道等特殊危險場所的防護欄桿可適當加高，但不應超過1200mm。
2.2欄桿的全部構件採用性能不低於 A3F的鋼材製作。
2.3欄桿的結構座全部採用焊接，焊接要求應符合《鋼結構焊接規範》。當不便焊接時也可用螺栓連線，但必須保證結構強度。
2.4所有構件表面應光滑、無毛刺，安裝後不應有歪斜、扭曲、變形及其他缺陷。
2.5立按和扶手宜採用外徑φ33．5mm的鋼管或50×4角鋼，立柱間距不得大於1000mm。
2.6橫桿採用不小於30×4扁鋼或φ16圓鋼。橫桿與上下構件的間距不得大於380mm。
2.7擋板採用不小於100×3扇鋼。
2.8室外欄桿的擋板與平台面的間隙宜為10mm，室內不宜留間隙。
2.9欄桿端部必須設定立校或與建築物牢固連線。
2.10欄桿必須塗防鏽漆。並按 GB2894—82《安全標誌》塗表面漆。
欄桿整體組裝後，在所有相鄰兩根立往間的扶手中點處，從水乎方向垂直施加50kg／m的荷載，持續2min，卸載後不得有損壞和永久變形。
標記欄桿型號表示法：
新大地防護欄桿標記（l）防護欄桿安裝必須牢固、不鬆動。
（2）防護欄桿高度根據扶梯的坡度不同確定，一般以踏步面向上900mm左右，如坡度大於33(12"，扶手高度應大於90Omm。A房產論壇,裝修論壇,業主論壇
（3）防護欄桿間距不宜大於130，以免小孩從欄桿間鑽出墜落。 新浪樂居
（4）防護欄桿設定儘量避免小孩利用其登高爬越。買房,購房,裝修論壇,房產論壇同一樓梯的各個梯段，其踏步的高度、寬度尺寸應該是相同的，尺寸不應有無規律的變化，以保證坡度與步幅關係恆定。
1、無需油漆和維護保養，長新不舊，免除你維護保養的勞累和麻煩，綜合成本最低。
2、製作安裝簡便快捷，採用專利的承擦式連線或專有的連線配件進行安裝，大大提高安裝效率。
3、品種規格繁多，多種造型任你選擇，兼具歐美風格和當今流行時尚，盡顯高貴與現代美感。
4、安全、環保，對人（畜）無害，即使無意觸及護欄也不會像鋼，鐵護欄那樣傷人。
5、護欄內腔配有鍍鋅襯鋼或鋁合金進行增強，具有足夠的強度和抗衝擊性能，使PVC護欄兼具鋼材的強度和PVC的美觀。
6、採用特種配方和專用紫外線吸收劑、不退色、不發黃、不脫皮、不開裂、不起泡、不蟲蛀，使用壽命可達30年以上。
廣泛套用於：城市道路、房產、開發區、居民小區、園林及各類企事業單位的裝飾美化及安全防護工程。
新大地防護欄桿施工標準
新大地防護欄桿高度的確定設定防護欄桿的目的，特別是高處平台上的防護欄桿，在於防止人體從高處墜落事故的發生。它的高度是與人體身高的數值密切相關的。它要求站在欄桿內側的人體意外向外傾斜時，能有效的發揮保護作用，不發生墜落。顯然，欄桿的最低高度必須超過人體站立時的重心高度，否則，就起不到保護作用。可見，人體身高的測量數據就是設計欄桿高度的基礎數據。我們在確定這一數據的時候，避免了不必要的大規模的人體測量工作，而著重蒐集、借用了國內現有的人體測量數據。考慮到登高作業主要是正常男性工人進行，女工較少，而且男性身高大於女性身高，因此，在欄桿標準設計中採用男性身高值是比較妥善的。
在人體重心高度與身高的比例問題上,到目前，我們還未看到國內有關這方面的材料。那么借用國外的研究成果是否可行呢?從資料中看到，歐美人的身材比較高大，其體形特點是長四肢短軀幹型。和我國人的特點相差較大。而日本人身高的均值為1656mm，和我國人身高的均值1656．03mm很相近，只差0．03mm，而且同屬於長軀幹短四肢的亞洲型人種。這樣在考慮我國人體重心高度時供用日本人體重心高度與身高的比例關係是完全可行的。因此，我們採用了日本松井秀治著的《運動と身體の重心》一文中所介紹的資料，男性的全身重心從頭頂計算位於身長的46％處，換算成人體直立狀態時的重心高度是身高的54％、以此計算我國男人直立狀態時的重心高度：
取平均身高+3倍標準差得身高值：
1656.03+3×61.57=1840．74mm
則重心高度為1840．74×54％=993．9996≈994mm
穿鞋後的重心高度：994+20=1014mm。
從統計學的角度看，此值已代表了我國99．73％的男人的重心高度。所以，防護欄桿的高度必須大了1014mm。此外考慮到人在欄桿附近走動或待桿行走姿勢時，在某種程度上提高了人體的重心高度。因此對高處作業的防護欄桿的最低安全高度確定為1050mm。
考慮到高空作業必然造成人的心理狀態的改變。特別是缺乏鍛鍊者，在登高作業時，常常引起精神緊張，甚至產生恐懼心理，而造成不安全因素。如適當提高防護欄桿高度將會增加人們心理的安全感。因此，對於超過三級作業高度等特殊危險的場所，可在欄桿最低安金高度的基礎上適當加高，但不宜超過1200mm。因為我們在作隨著工作高度的增加人們要求防護欄稈高度的心理和生理指標的實驗過程中，發現受試者對超過1200mm後欄桿高度增加的主觀感覺差異不大。
欄桿上部扶手的外徑應採用人手握力量最大的外徑。在日本“人間工學船裝技術基準”中所套用和介紹的日本手握柄的力量最大時的外徑為30～40mm，最佳值是34mm。我們採用了這個尺寸以保證人在高空平台上手握扶手時的舒適感和安全感。因此，扶手外徑確定為33.5mm(公稱直徑為“1”)鋼管最為理想。
鋼欄桿允許強度值的確定對防護欄桿水平橫向的承載能力蒐集到的國內外資料來看多少有些差異。? 美國標準中規定欄桿頂部水平負載為34kg／m，最末端立樁頂部應能承受90．72kg／m的負載。
日本工業標準中規定欄桿頂部橫向承載50kg／m。
法國對人流集中場所的欄桿規定水平推力為80kg／m。
我國《工業與民用建築結構荷載規範》(TJ9—74)中規定樓梯看台，陽台和上人的平頂屋面等的欄桿水平載荷應按所屬房屋分別採用：
住宅、宿舍、辦公室、旅館 ................................50kg／m；
學校、劇場、商店、體育場 …………………………………………100kg／m。
綜上所述考慮到工業平台上的人流並不集中，並根據機械設計手冊中介紹的人的最大推、拉作用是30kg和38kg，本標準對防護欄桿的承載能力遵循國家《工業與民用建築結構荷載規範》中規定的50kg／m這一強度值。
立柱間距
由防護欄桿整體受力來確定立技間距是一個比較複雜的問題，對這個問題我們請教了吉林工學院材力教研室的老師和吉林省建築設計院的同志，他們的意見是：由於防護欄桿要求的精度不高，可用簡單的方法近似計算。因欄桿的主要承重構件就是立柱，若立柱能滿足已確定的50kg／m的強度要求即可。
目前，新大地最常用的立柱間距是：900、1000、1200mm。立柱間距與欄桿材質有很大關係，這裡我們就接已確定的材料和強度值來確定這一數據。
由於防護欄桿在起作用時都是局部受力。因此我們取一段(兩個立柱間距)欄桿進行計算，以材料為A3F的鋼管欄桿為例：
立柱間距為900mm時因強度值是50kg／m，所以這段欄桿上應承受90kg，按最不利的集中荷載計算，每根立柱平均承載30kg，由彎曲強度公式：
σ= M/W = PL/W = 30×105/2.45 = 1285kg.m*2*<[σ]
同理：
立柱間距為1000mm時，
M/w = 33．5×105/2.45 = 1427kg/m*2*[σ] 立柱間距為1200mm時，
M/W = 40×105/2.45 = 1714kg/m*2*[σ] 由計算我們不難看出既安全又經濟的數值是1000mm，確定該值為立柱的間距值還有另一個原因，就是這一值與國際標準 ISO3674—1976《造船——內河船——甲板欄桿》中規定的立柱間距相吻合。除理論計算外，我們又通過強度試驗對這一數值進行了驗證，完全滿足安全要求。 另外，考慮到室外平台上的流水問題，新大地防護欄桿施工標準中還規定室外平台的防護板與平台面留有10mm的間隙。
