新型盤式過濾器是一種採用濾芯無彈簧設計的設備。

新型盤式過濾器

對傳統盤式過濾器的提高與改進:

■ 過濾器工作原理

1. 採用多項專利技術,安裝使用時更加安全、高效,省水、省地、日常維護少。

新型盤式過濾器 新型盤式過濾器

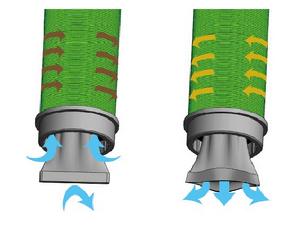

2. 濾芯無彈簧設計,過濾時巧妙利用了來水壓力壓緊碟片組,這樣使得反洗的壓力要求大大降低。3. 獨特的內置鴨嘴閥,保證了濾芯在過濾時的最大出水量,同時反洗時起到很好的逆止功能。

4. 分體組裝式的濾芯骨架,可以根據設計要求靈活調整濾芯高度,達到調整過濾面積的作用,滿足不同的系統配套要求。

新型盤式過濾器 新型盤式過濾器

5. 拋棄了常用的金屬卡箍設計,過濾單元採用自鎖卡扣配合特殊設計的密封圈,過濾單元外殼的安裝和拆卸變得非常簡單容易,密封效果好。6. 每個過濾單元均配有過濾和反洗狀態指示裝置以及自動進排氣裝置,在避免水錘破壞的同時還可以提高了濾芯反洗效果。

工作狀態

新型盤式過濾器 新型盤式過濾器

● 來水從側部的進水口沿切線進入過濾單元,腔內來水壓力驅動外殼上部的隔膜裝置,並帶動頂桿下壓碟片組,碟片組被壓緊形成緻密過濾芯,水中雜質被濾芯攔截後,出水經由濾芯中心部位的鴨嘴閥至下部的出水口。● 由於隔膜下壓,外殼上部的紅色指 示帽落入槽內。

反洗狀態

新型盤式過濾器 新型盤式過濾器

● 過濾單元反洗時,側部進水口成為排水口,隔膜裝置也就失去了先前的下壓力,此時反洗來水從下部的出水口進入,由於鴨嘴閥的作用,反洗水只能經由四根帶有噴嘴的導管向上頂開濾芯壓帽和隔膜裝置,鬆開碟片組,同時沿切線噴射出,使碟片旋轉,盤上截留的固體物被沖洗除去。● 由於隔膜裝置被頂起,帶動外殼上部的紅色指示帽被頂出,在外部很容易看到並判斷內部濾芯的狀況。

● 反洗時,上部的自動進排氣閥會自動打開,空氣可以進入腔體內,有助於提高噴射清洗效果。

過濾單元技術參數

新型盤式過濾器 新型盤式過濾器
新型盤式過濾器 新型盤式過濾器

● 系統工作壓力:0.2~0.8MPa; 反洗壓力:0.15~0.8MPa

工作溫度:< 60℃

JY碟片過濾器系統

● 系統工作壓力:0.2~0.8MPa; 反洗壓力:0.15~0.8MPa

工作溫度:< 60℃

PH值:4-13

● 過濾單元(A)數目:3-10個

● 系統反洗方式:採用其他過濾單元的出水對每個單元逐個分別反洗,直到全部完成;

● 進水管(B):不鏽鋼材料,6"-8"法蘭接口;

出水管(C):不鏽鋼材料,6"-8"法蘭接口;

排水管(D):3"法蘭接口

● 反衝洗閥門(E):塑膠材質,3”卡接口

● 系統控制器(F):全自動專用控制器,絕緣等級為國際標準IP65;

● 外形尺寸及重量: 見圖紙;

※ 針對來水壓力不足的情況,還有外接反洗水JYF系列或主閥形式的過濾系統可供選擇。

設計選型

1.原水水質分類:

A. 優良水質:城市自來水,從穩定的含水層抽取的井水;

B. 一般水質:循環冷卻水,經沉澱處理過的地面水,經過有效沉積完全生物處理過的排水;

C. 較差水質:從水質很差的含水層抽取的地下水,經過有效沉澱,但未經或經很少的生物處理的排水,有微生物大量繁殖的地面水;

D. 很差水質:從很髒或富含鐵錳的井中抽取的井水,受洪水影響且未經沉澱的地面水,未經沉澱及生物處理的排水。

不同的來水水質對過濾器的運行周期影響很大,通常選擇系統時應保證系統反洗間隔不小於1小時;

2. 過濾精度選擇:

選擇過濾器過濾精度即碟片,對保證盤式過濾器在整個水處理系統發揮套用的作用有著重要意義,只有選擇合理正確才能滿足後續的水質要求。下表為在常見的集中過濾用途時,推薦選擇的過濾精度。

過 濾 系 統 的 應 用 選 擇 過 濾 精 度
生活飲用水預處理、各種生產工藝用水、噴嘴保護 50μ
循環水過濾、給水處理預過濾 100μ
中水處理、廢水處理 200μ

● 原水水質及要求過濾後達到的精度以及每小時產水量是選擇我們過濾系統的依據。

● 過濾單元產水量可以參考流量/壓差曲線。
