盤式過濾器的簡稱。是一種新型的過濾裝置。
■ 過濾器工作原理
1. 採用多項專利技術,安裝使用時更加安全、高效,省水、省地、日常維護少。
2. 濾芯無彈簧設計,過濾時巧妙利用了來水壓力壓緊碟片組,這樣使得反洗的壓力要求大大降低。
3. 獨特的內置鴨嘴閥,保證了濾芯在過濾時的最大出水量,同時反洗時起到很好的逆止功能。
4. 分體組裝式的濾芯骨架,可以根據設計要求靈活調整濾芯高度,達到調整過濾面積的作用,滿足不同的系統配套要求。

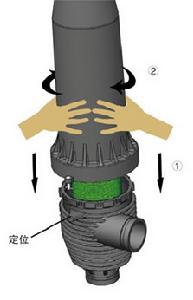

5. 拋棄了常用的金屬卡箍設計,過濾單元採用自鎖卡扣配合特殊設計的密封圈,過濾單元外殼的安裝和拆卸變得非常簡單容易,密封效果好。
6. 每個過濾單元均配有過濾和反洗狀態指示裝置以及自動進排氣裝置,在避免水錘破壞的同時還可以提高了濾芯反洗效果。

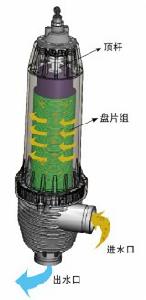

工作狀態
● 來水從側部的進水口沿切線進入過濾單元,腔內來水壓力驅動外殼上部的隔膜裝置,並帶動頂桿下壓碟片組,碟片組被壓緊形成緻密過濾芯,水中雜質被濾芯攔截後,出水經由濾芯中心部位的鴨嘴閥至下部的出水口。
● 由於隔膜下壓,外殼上部的紅色指 示帽落入槽內。

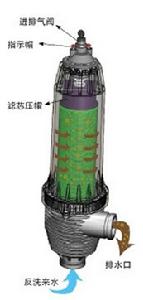

反洗狀態
● 過濾單元反洗時,側部進水口成為排水口,隔膜裝置也就失去了先前的下壓力,此時反洗來水從下部的出水口進入,由於鴨嘴閥的作用,反洗水只能經由四根帶有噴嘴的導管向上頂開濾芯壓帽和隔膜裝置,鬆開碟片組,同時沿切線噴射出,使碟片旋轉,盤上截留的固體物被沖洗除去。
● 由於隔膜裝置被頂起,帶動外殼上部的紅色指示帽被頂出,在外部很容易看到並判斷內部濾芯的狀況。
● 反洗時,上部的自動進排氣閥會自動打開,空氣可以進入腔體內,有助於提高噴射清洗效果。
■ 過濾單元技術參數
● 系統工作壓力:0.2~0.8MPa; 反洗壓力:0.15~0.8MPa
