料斗升降機
正文
起重機械中的一種單斗提升的升降機,一般由帶走輪的料斗、軌道及其支架、牽引絞車和滑輪組成。料斗受料後,由牽引絞車牽引,沿著軌道上升到目的地卸料,然後返回原處受料。料斗升降機可提升和輸送塊狀或高溫物料。根據用途不同,軌道可作傾斜、垂直或水平布置。料斗升降機按結構不同分為3種類型。①翻斗升降機:料斗上升到目的地時,前一對走輪進入下軌道,後一對走輪沿上軌道繼續上升,使料斗傾翻卸出物料(圖1)。這種料斗升降機的結構簡單,使用可靠,但只能一處卸料,卸出的物料常偏於一側,通常供鍋爐房提升煤渣入庫之用。
![料斗升降機](/img/2/bec/nBnauM3X4ADM3kDNyMDNxgDM5ETMwADMwADMwADMwADMxAzL0EzL4AzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
![料斗升降機](/img/f/37c/nBnauM3XxADM2ATNyMDNxgDM5ETMwADMwADMwADMwADMxAzL0EzLxAzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
![料斗升降機](/img/c/3f0/nBnauM3XyMTO4ETNyMDNxgDM5ETMwADMwADMwADMwADMxAzL0EzLyMzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)

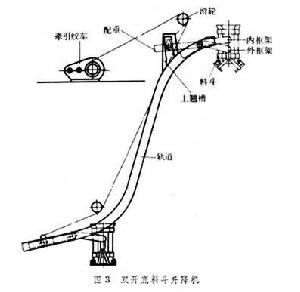

③雙開底料斗升降機:又稱爬式加料機(圖3)。斗身鉸支在內框架上,底開機構鉸支在外框架上。牽引絞車牽動料斗沿軌道上升,料斗因與內框架鉸接始終保持垂直。當料斗進入爐膛時,外框架的後走輪進入上翹槽內,靠物料重量使外框架上翹,底板打開卸料。此時,內框架因無上翹槽,仍被軌道夾住。料卸完後,外框架尾部配重下壓,使底板閉合,後走輪又進入升降軌道內。這種料斗升降機能伸進爐膛內部,底門向兩側打開,卸料均勻,常用於沖天爐和高爐的供料。
