產品簡介

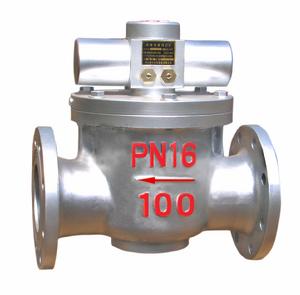

bfdY型數控電液閥是邢台超力科技開發有限公司研製的國內首家有自有智慧財產權的一種活塞式數字控制電液閥。與微機配合，可對流量進行無極多段調節控制。是一種軟活塞結構電液閥,適應範圍廣,具有優異的恆流與多段控制功能。相對膜片電液閥，具有線性控制優異，等速回響可調，高流量時低壓降小流量可穩定的控制在每一秒一升一下，具有恆流量功能。能很好的解決過沖問題，消除水擊現象。以及壽命長。付油精度高等特點。是一種對輸送介質的流量、流速實現自動化控制的先進執行器。適宜作為石油、化工、冶金、電力、食品等管道儲運中的自動化控制執行裝置使用，經中石化、中石油多個油庫使用證明該閥性能優異，解決了國內（仿製國外產品）的多功能電液閥水擊嚴重、膜片壽命短、計量不準確（無小流量）等問題，是替代進口產品的首選。國家專利產品，專利號：ZL 2005 2 0024698.7
產品特點
◆ 與微機配合，可實現無級開閉，多段控制流量流速。◆ 相對膜片式，具有線性控制，勻速回響，壓力損失小等優點。
◆ 恆流功能優異，開關回響時間可調，大流量時壓降低，小流量時控制平穩，效果最佳，關閥無水擊.（以一百通徑電液閥為例，小流量可穩定控制在一秒一升）。
◆ 安全、節能、電源選用24V。
◆ 使用壽命長，閥體採用鑄鐵、碳鋼、不鏽鋼、鋁合金等防鏽耐腐蝕材料，閥塞套採用不鏽鋼。
◆ 活塞密封採用氟橡膠、聚四氟乙烯等高性能材料，耐油耐腐蝕無泄漏。
◆ 可加裝閥塞開度信號感測器,及時反饋閥塞工作狀態。
◆ 設計先進，結構簡單，控制管路全部內置，使用維護方便。
◆ 有手動裝置，保證停電使用。
◆ 可水平、垂直、傾斜安裝，適用範圍廣。
◆ 開啟靈活，工作安全可靠.使用壽命大於10萬次。
工作原理
BFDY型系類電液閥是由一個主閥和兩個電磁閥組成，主閥回響速度的控制是兩個柱塞閥，安裝於主閥的入口和出口。通過兩個柱塞閥細微調節主閥的啟閉速度。調整這些裝置（柱塞閥）以控制流入和流出活塞上方介質的流量。達到主閥啟閉速度能基於介質的粘度及壓力調整的目的。常開（N.O）和常閉（N.C）電磁閥分別安裝在主閥的進油迴路和出油迴路中，用於控制主閥的動作，當兩電磁閥通電時，進油孔（上游閥）迴路關閉，先導孔（下游閥）迴路打開，活塞上腔泄壓，活塞上行，主閥打開。反之，活塞下行，主閥關閉。在主閥開啟和關閉過程中，可將流量（流速）信號及閥塞位置信號傳送給計算機，經過計算機處理後發出相應的指令，控制兩個電磁導閥的通、斷電狀態，使活塞的上下腔的液壓差產生變化，從而將活塞控制在所需的開啟度上，實現對管道介質流量的控制。
產品曲線圖
流量曲線壓力降曲線
產品結構
結構圖型號含義
BFDY型號含義啟動和調節方法
使用BFDY系列電液閥，系統進行最初調試時，請按下列步驟進行，以確保電液閥穩定正常工作。1、首先主閥活塞上腔內的空氣必須泄放掉，否則，閥門可能會工作不穩定或靈敏度降低。閥門安裝在水平管線上，通常完成幾個全過程的開關，空氣便可自動地從活塞上腔中排出。
2、確認控制儀中的流量上限是否合適，以保護流量計裝懂不過速及避免電液閥不間斷的調節動作（調節流量）。
3、在給電磁閥供電，使主閥打開之前，檢查手動截至閥是否關嚴，以防止閥門失控。
4、做一個正常的暫停關斷，觀察閥門在多極關斷過程中的關閉速度和流量穩定性。
5、如果主閥多極關斷的速度和流量穩定性可以接受，進行下一步。如果不可接受，調節上游液壓迴路中的柱塞閥（減小開度可使主閥慢慢關閉並獲得更好的流量穩定性，或增加開度，可使主閥關閉得更快些）。
6、如果電液閥的入口最高壓力與最低壓力在最大流量的比值大於（如一個泵供幾個鶴位在一個鶴位運行和所有鶴位都運行的情況下）2：1時，不可能在所有的操作條件下，都獲得滿意的閥門特性。如果電液閥的入口壓力變化太大，應當減少同時灌裝鶴位的數量，或者使用變頻油泵。
規格參數
規格參數表| 規格型號 | 公稱通徑（mm） | 工作壓力（Mpa） | 工作電壓（V） | 功率（W） | 工作介質 | 閥體材質 | 結構長度(mm) | 連線方式(mm) | 外形尺寸長×寬×高 （mm） |
| BFDY-25 | 25 | 低0.01～1.6 中0.1～2.5 高0.1～6.0 | 雙DC24～36 | 雙12～18 | 油、汽、水及各種液體 | 鋁合金、鑄鐵、鑄鋼、不鏽鋼等 | 160 | 法蘭4孔 Ø14/Ø85 | 160×115×180 |
| BFDY-40 | 40 | 200 | 法蘭4孔 Ø18/Ø110 | 200×145×278 | |||||
| BFDY-50 | 50 | 230 | 法蘭4孔 Ø18/Ø125 | 230×160×288 | |||||
| BFDY-80 | 80 | 雙18～36 | 310 | 法蘭8孔 Ø18/Ø160 | 310×252×368 | ||||
| BFDY-100 | 100 | 350 | 法蘭8孔 Ø18/Ø180 | 350×282×395 | |||||
| BFDY-150 | 150 | 480 | 法蘭8孔 Ø23/Ø240 | 480×340×485 | |||||
| BFDY-200 | 200 | 495 | 法蘭12孔 Ø23/Ø295 | 495×418×600 | |||||
| BFDY-250 | 250 | 雙48～128 | 622 | 法蘭12孔 Ø25/Ø355 | 622×560×660 | ||||
| BFDY-300 | 300 | 698 | 法蘭12孔 Ø25/Ø410 | 698×600×705 | |||||
| BFDY-400 | 400 | 914 | 法蘭16孔 Ø30/Ø650 | 914×810×1100 | |||||
| BFDY-500 | 500 | 978 | 法蘭20孔 Ø34/Ø650 | 978×820×1200 | |||||
| BFDY-600 | 600 | 1295 | 法蘭20孔 Ø41/Ø770 | 1295×980×1298 | |||||
| BFDY-700 | 700 | 雙88～320 | 1448 | 法蘭24孔 Ø41/Ø840 | 1448×1250×1350 | ||||
| BFDY-800 | 800 | 1850 | 法蘭24孔Ø41/Ø950 | 1850×1410×1480 | |||||
| BFDY-900 | 900 | 2050 | 法蘭28Ø41/Ø1050 | 2050×1570×1650 | |||||
| BFDY1000 | 1000 | 2250 | 法蘭28Ø48/Ø1170 | 2250×1740×1750 |
| 電液閥 | |||
| 技術參數名稱 | BFDY-100 | BFDY-50 | BFD-40 |
| 操作溫度 | -10～+42℃ | -10～+42℃ | -10～+42℃ |
| 適應粘度 | 0.44-4.2mp.s | 0.44-4.2mp.s | 0.44-4.2mp.s |
| 調控壓力 | 0.05-0.55Mpa | 0.05-0.55Mpa | 0.05-0.55Mpa |
| 最小壓差 | 0.02MPa | 0.02MPa | 0.02MPa |
| 最小流量 | 60L-70L/min | 30L/min | 30L/min |
| 主體材質 | 鑄鋼 | 鑄鋼 | 鑄鋼 |
| 閥芯材質 | 鋁合金包不鏽鋼套 | 鋁合金包不鏽鋼套 | 鋁合金包不鏽鋼套 |
| 防爆等級 | Ex dⅡBT4 | Ex dⅡBT4 | Ex dⅡBT4 |
| 法蘭標準 | GB/T9115.1-2000. 1.6MPa | GB/T9115.1-2000. 1.6MPa | GB/T9115.1-2000. 1.6MPa |
