數字頻率表是測量電信號頻率的數字儀表。其測量範圍寬(毫赫～吉赫),準確度高。主要用於電網、電子電路及電信網路中。

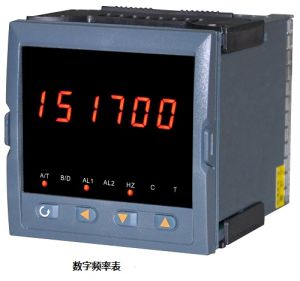

數字頻率表

數字頻率表採用求取被測信號周期Tx與標準信號周期Tx比值的方法來測量信號頻率,其原理示於圖1, 時間關係見圖2。先將頻率為fx的被測電信號整形為周期Tx=1/fx的脈衝信號，然後送至控制門。標準信號源產生周期為Tx的標準信號。控制門由標準信號控制，其開啟時間與標準信號的周期Tx相等。控制門開啟時，經整形的被測信號進入計數器,記錄到的脈衝數x=Tx/Tx=Txfx,因此x正比於被測頻率fx。由於fx=x(1/Tx),增大Tx可以提高讀數的有效位數。當被測信號的頻率fx很低時，為了得到足夠的讀數位數，須取很長的標準周期Tx，這將使測量時間過長，效率降低。為解決這一問題,在fx很低時,常採用相反的比較方法。即控制門由被測信號控制，它的開啟時間與被測信號的周期Tx相等，而將標準信號通過控制門送入計數器,計數器記錄到的脈衝數x=Tx/Tx,被測頻率fx=1/Tx=1/(xTx)。此時，應選取很小的標準信號周期Tx值，才能獲得較多位數的x值。

數字頻率表

數字頻率表

測量中所用的標準信號，由晶體振盪器產生的信號經整形、分頻而得到。由於晶體振盪器的頻率很穩定,故數字頻率表的誤差很小,一般為±10-8，上限測量範圍可達10吉赫。
