一、概述
隨著我國電力行業的發展，新技術的套用，數位化變電站成為未來變電站的發展趨勢,為智慧型電網的重要組成部分之一。 數位化繼電保護測試儀是結合電力現場情況及電力用戶經驗自主研發的攜帶型新產品，產品採用高性能 PowerPC 處理器、大規模FPGA、乙太網通信等技術，可支持 IEC60044-8(FT3)、IEC61850-9-1、 IEC61850-9-2 及GOOSE 光數位訊號接入，為 IEC61850 繼電保護裝置、IED 等提供完整的測試方案。
二、總體特點
1.適應不同電力用戶需求，為各種 IEC61850 繼電保護裝置及 IED 提供全面的測試解決方案；

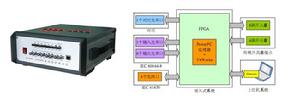

2.採用新一代高性能 PowerPC + FPGA + Ethernet 硬體架構，運算能力強、通信速度快、系統穩定可靠；
3.提供4對 100Mbps 光纖乙太網收發口、6 個光串口輸出，支持 IEC60044-8（FT3）、IEC61850-9-1、IEC61850-9-2 及 GOOSE 光數字報文輸出測試，GOOSE 信號可獨立收發，也可與 IEC61850-9-2 共一個光乙太網口收發；
4.具有光信號接收口，可接收並解析符合 IEC60044-8（FT3）、IEC61850-9-1、IEC61850-9-2、GOOSE 規約的報文，實現裝置輸出的自環測試；同時可接收合併單元（MU）或其它 IED 設備發出的光數位訊號，實時顯示其波形；
5.兼容傳統模擬開關量處理，提供 8 路模擬開關量輸入和 4 路模擬開關量輸出；
6.可實現各種規約下的變壓器差動保護的三側差動測試、母差保護的四回出線差動測試，可進行 GOOSE 傳輸延時測試；
7.可進行丟幀、錯序、失步、網路阻塞、假數據、置品質位無效、置同步位失步等多種網路故障模擬測試，評判保護裝置在各種異常情況下動作性能，校驗保護動作行為是否與其設計原理一致，避免在實際運行中發生上述情況時，保護裝置發生誤動或拒動；
8.針對 IEC61850-9-2 採樣值輸出的靈活性，設計了可供用戶選擇的多樣化的採樣值輸出模板，採樣值和 GOOSE 收發支持 CID、SCD 檔案的導入導出並支持網路配置方式，大大地簡化了測試的手動配置工作，提高了測試效率；
9.支持 802.1D 協定規定的通用屬性多點註冊協定 GMRP；使用 GMRP 可以動態註冊交換成員在區域網路內的 VLAN，使得各裝置在不調整接線的情況下，可動態的調整裝置接收到的數據；
10.提供 1 個 IRIG-B/PPS 光串口輸入，可接入 IRIG-B 或 PPS 對時信號，與 GPS 同步時鐘同步，誤差小於 1us。並率先引入符合 IEEE1588 標準的網路對時方式，使得裝置的對時方式更加多樣化，更符合未來數位化變電站數據傳輸網路化的需求；
11.具有豐富的測試模組，如光數字報文測試、電壓電流測試、整組試驗、諧波試驗、狀態序列、時間特性測試、線路距離保護測試、阻抗邊界搜尋測試、差動試驗、並列同期、故障仿真與再現、系統振盪測試等；
12.可組合多種測試功能模組進行批量測試，邊界搜尋可實時再現掃描全過程，使測試過程透明化；可實現次諧波和間諧波疊加輸出，次諧波和間諧波解析度為 0.25 次；
13.支持故障仿真和 comtrade 格式數據回放：支持 PL4 仿真格式數據按 IEC60044-8（FT3）、IEC61850-9-1、IEC61850-9-2 規約輸出；支持滿足 COMTRADE 1991 或COMTRADE 1999 格式的數據回放，數據輸出採樣率自適應，最高可達 12.8kHz。
三、系統功能
1.系統配置

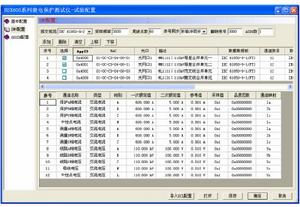

可配置成 IEC60044-8(FT3)、IEC61850-9-1 或 IEC61850-9-2 報文輸出，GOOSE 接收和傳送支持 cid 檔案導入和導出。支持一次值輸出測試，同時可兼容傳統的二次值輸出測試方式。

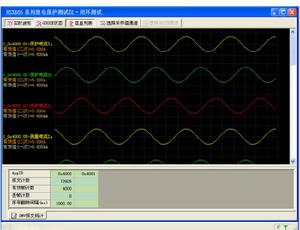

2.自環測試功能具有光信號接收口，可接收並解析符合 IEC60044-8（FT3）、IEC61850-9-1、IEC61850-9-2、GOOSE 規約的報文，實現裝置輸出的自環測試；同時可接收合併單元（MU）或其它 IED 設備發出的光數位訊號，實時顯示其波形。
3.數字報文測試
提供4對 100Mbps 光纖乙太網收發口、6 個光串口輸出，可同時傳送多組 IEC61850 採樣值報文，傳送和接收多組 GOOSE 報文並實時顯示狀態變化。可進行丟幀、錯序、失步、網路阻塞、假數據、置品質位無效、置同步位失步等多種網路故障模擬測試。
4.其他功能
具有電壓電流、整組試驗、諧波試驗、狀態序列、時間特性、線路保護、阻抗特性、差動試驗、並列同期、故障再現、震盪試驗等模組，可以進行數位化繼電保護的常規功能測試。
四、技術指標
1.供電電壓
電 壓：交流 220V，允許偏差：-20%~15%；
頻 率：50Hz，允許偏差-4%~2%；
波 形：正弦，畸變因數不大於 5%；
2.提供 4 對 100Mbps 光纖乙太網收發口(ST)、6 個輸出光串口、1 個輸入光串口及 1 個 電乙太網口；
3.提供 1 個 GPS 光脈衝對時口，可接入 IRIG-B 或 PPM 對時信號，對時誤差小於-1us，並支持符合 IEEE1588 標準的網路對時；
4.提供 8 對開關量硬接點接入，4 對空接點開關量輸出，時間控制精度 0.5ms(1ms-10s)，GOOSE 事件的精度為 0.3ms(1ms-10s)，GOOSE 事件與採樣值的同步偏差不超過1ms；
5.機箱尺寸：3U 機箱(W×H×D)：256mm×100mm×365mm；
6.重 量：3kg。
