RTJB-6600 光數字繼電保護測試儀

RTJB-6600 光數字繼電保護測試儀

量: 量: 量:

產品圖片產品圖片

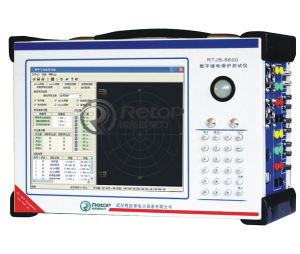

RTJB-6600光數字繼電保護測試儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上,廣泛聽取用戶意見,總結目前國內同類產品優缺點,充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它採用單機獨立運行,亦可聯接筆記本電腦運行的先進結構。主機內置新一代高速數位訊號處理器微機、真16位DAC模組、新型模組式高保真大功率功放,自帶大螢幕液晶顯示器以及靈活方便的旋轉滑鼠控制器。單機獨立操作即已具有很強的功能,可進行大多數試驗,聯接電腦運行則具有更強大的操作功能。體積小、精度高。既具有大型測試儀優越的性能、先進的功能,又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點,性能價格比高。是繼保工作者得心應手的好工具。

功能與用途

1. 可對符合IEC61850標準規範的各種數位化測控和保護單元進行檢定。
2. 可模擬單相至三相的瞬時性、永久性、轉換性故障進行整組試驗。
3. 6相電流可方便進行三相差動保護測試,12相輸出可用於備自投測試。
4. 可完成各種自動化程度高的大型複雜校驗工作:能自動測試及掃描各種保護定值,進行故障回放,測試備自投、快切、系統振盪等,實時存儲測試數據,顯示矢量圖 ,在線上列印報告等。

性能特點

1. 12路(6路電壓、6路電流)光數字量輸出,靈活組織,全部12路可同時輸出、任意調節。
2. 內置工控機,Windows作業系統,10.4″真彩液晶屏,光電軌跡球滑鼠及小鍵盤操作。
3. 獨創的12路輸出波形回採和錄波,直觀顯示輸出電壓電流波形,解決了數字式保護無法直接測量和顯示波形的問題。
4. 完整解析保護模型檔案,實現電流電壓通道選擇、比例係數、ASDU數目、採樣率、GOOSE信息等的配置,可靈活方便地與各種型號保護接口。
5. 可提供符合IEC61850-9-1、61850-9-2、GOOSE以及IEC60044-7/8標準的報文。
6. 9-2/FT3可與小信號混合輸出。
7. 波形顯示可顯示本機設備輸出波形或外部設備輸出波形。
8. 對時方式可採用B碼光秒脈衝或IEEE1588。
9. 網路協定分析抓取FT3或IEC61850數據。
l0. 光數位訊號測試,可模擬丟包、亂碼、SMV數據出錯並可提供GOOSE風暴測試。
l1. 合併器測試模式,可輸出12路FT3或小信號送到合併器並測試合併器的FT3輸出或9-2輸出。測試合併器輸出的幅值和相位。
l2. 雙操作模式,可單機操作,可連電腦操作,兩種方式功能完全一致,真正完整的雙操作模式。
l3. 無極性全能型開關量輸入,可識別空接點,和任意極性電位接點。
l4. 10路無極性開入,4路空接點開出,方便進行備自投、快切試驗。
l5. 內置GPS模組直接控制,可雙側對時同步測試,進行光纖縱聯保護等試驗。
l6. 功能強大,可完整測試差動、備自投、快切、同期、諧波、故障回放、功率振盪等,6相電流可方便進行三相差動保護測試,12相輸出可用於備自投測試。
l7. 與傳統繼保儀相同風格的測試界面和操作習慣,消除了兩代繼保儀的差距,便於試驗人員快速上手。

技術參數

乙太網通訊接口

1. 型號:10/100Base-TX(10/100Mbit、雙絞線、自動交叉)
2. 連線埠數量:2個
3. 接口類型:RJ45

光纖通信接口

l. 型號:100Base-FX(100Mbit、光纖、全雙工)
2. 連線埠數量:4組
3. 接口類型:ST
4. 光纜型號:62.5/125μm(多模光纖)
5. 波長:1300nm

小信號模擬量輸出

l. 輸出通道:12路
2. 輸出範圍:AC:0~10Vrms
3. 輸出精度:<0.1%

開關量輸入

l. 數量:10路
2. 開入特性:帶電位或空接點自適應

開關量輸出

l. 數量:4路
2. 容量:AC250V/0.2ADC250V/0.5A
