使用方法

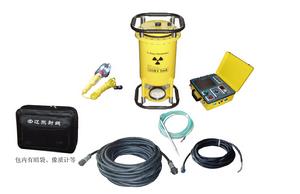

攜帶型X射線探傷機利用X射線透照攝影的方法,從X射線膠片上顯示出材料加工成的零件和焊接的內部缺陷,以評定製品的質量。適合對薄鐵板、鋁、橡膠等材料檢測,可以獲得極佳的成像質量和清晰度。該機由操縱台、X射線發生器和低壓連線電纜三部分組成。
各項參數
輸出電壓(KV) | 輸入(KW) | 輻射角度 | 最大穿透A3鋼板 | 重量(kg) | 尺寸(mm) | |||
發生器 | 控制器 | 發生器 | 控制器 | |||||
XXQ-1605 | 60-160 | 1.5 | 40° | 18 | 17 | 11 | 225×225×600 | 350×290×160 |
XXQ-2005 | 100-200 | 2.0 | 40°+5° | 29 | 22.5 | 11 | 280×280×650 | 350×290×160 |
XXQ-2505 | 150-250 | 2.5 | 40°+5° | 39 | 30.5 | 11 | 320×320×740 | 350×290×160 |
XXQ-3005 | 170-300 | 3.0 | 40°+5° | 50 | 42 | 11 | 335×335×835 | 350×290×160 |
XXQ-3205 | 190-320 | 3.2 | 40°+5° | 55 | 42 | 11 | 335×335×835 | 350×290×160 |
XXQ-3505 | 190-350 | 3.2 | 40°+5° | 60 | 42 | 11 | 335×335×835 | 350×290×160 |
