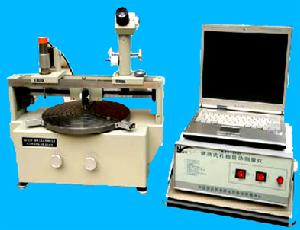

攜帶型孔板自動測量儀是為檢測在天然氣流量計量中使用得最廣泛的孔板差壓式流量計中的節流組件“孔板”的幾何量參數的專用儀器。該儀器採用全封閉式光柵感測器組成的X向和Z向測量系統、專用測量顯微鏡系統，套用雙弦法原理在外設計算機的配合下對孔板的開孔直徑dm、開孔圓度△d、孔板厚度E、上游端面的平面度△P、上下游端面的平行度△E、開孔圓筒部分的長度e、上游端面與開孔圓筒部分入口邊緣的尖銳度rk等多項參數進行綜合自動測量並自動計算測量結果；環境溫度變化對測量結果的影響可自動修正；能保存所有的測量結果並隨時調閱，其測量結果和證書均可自動列印。攜帶型孔板自動測量儀布局合理、結構新穎、緊湊、測量精度高（各項參數最小讀數值為1微米）、性能好、抗干擾性強；體積小、重量輕、操作簡便、便於攜帶，適用於固定和流動場合對孔板多項參數進行綜合測量。本儀器廣泛套用於石油天然氣采輸中孔板差壓式流量計的計量和溯源。該儀器分別由光學系統、機械系統、控制系統和筆記本電腦組成。
【儀器的工作原理】
攜帶型孔板自動測量儀套用光學成像，光柵位移感測器和壓電晶體感測器原理對孔板多參數進行幾何量綜合測量。
【技術指標】
◆ X向測量參數
-> 孔徑測量範圍：DN50～620mm；d 12.5～280mm
-> 孔徑顯示當量：0.001mm
-> 孔徑測量不確定度：0.005mm
-> 開孔圓度測量不確定度：0.005㎜
-> 驅動電機：DC微型電機
-> 測力：雙向測力機構，測力達1N後自動發訊
-> 測量時間：12.5～280mm孔徑範圍內，可根據被測孔徑公稱直徑設定測量時間
◆ Z軸測量參數
-> 測量範圍：0～25mm
-> 顯示當量：0.001mm
-> 平面度、平行度測量不確定度：0.008mm
-> 驅動電機： DC微型電機
-> 動作控制：具有提升、保持、下降、施壓穩定後自動採樣功能。
◆ 工作檯參數
-> 工作檯直徑：200mm/300 mm
-> 工作檯鏇轉範圍：0～360゜
-> 驅動電機：DC微型步進電機，最小步進角1.5゜
-> 孔板夾持方式：真空泵吸附機械式緊固。
◆ Y軸運動參數
-> 測量範圍：0～5mm
-> 驅動電機：DC微型步進電機
-> Y軸移動H值設定：0.5mm、1mm、1.5mm、2mm四檔
-> 運動方向與X測量方向垂直。
◆ 測量顯微鏡參數
-> 物鏡放大倍數：5x
-> 總放大倍數：50x
-> 測微目鏡測量範圍：0～3mm
-> 最小讀數值：0.001mm
-> 測量不確定度：0.004mm
-> 照明方式：中央垂直入射式
-> 電源供給：控制箱供給3.6V LED
-> 附屬檔案：90゜、135゜轉向反射鏡
◆ 表面粗糙度測量參數
-> 評定參數：輪廓算術平均偏差Ra
-> 測量範圍：Ra≥0.1～10μm
-> 示值誤差：≤±15%（套用≤5%的多刻線樣板校準）
-> 示值變動量：≤±12%，固定場合使用≤±6%
-> 感測器觸針半徑：10±2.5μm
