概述
擴散矽式壓力變送器是把帶隔離的矽壓阻式壓力敏感元件封裝於不鏽鋼殼體內製作而成。它能將感受到的液體或氣體壓力轉換成標準的電信號對外輸出，擴散矽式壓力變送器廣泛套用於供/排水、熱力、石油、化工、冶金等工業過程現場測量和控制。

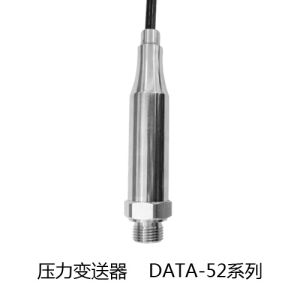

擴散矽式壓力變送器
擴散矽式壓力變送器特點
標準螺紋引壓測量方式。
全不鏽鋼結構，防護等級IP68。
測量精度高達0.1級。
RS485、4~20mA輸出可選。
聚氨酯專業電纜，耐高溫、耐腐蝕。

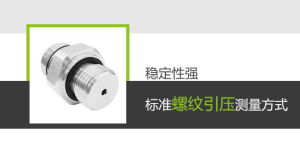

螺紋引壓測量方式

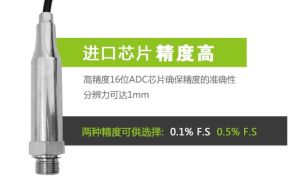

精度高 寬電壓供電DATA-52系列性能指標
測量介質：液體或氣體（對不鏽鋼殼體無腐蝕）
量程：0-1MPa
精度等級：0.1%FS、0.5%FS（可選）
穩定性能：±0.05%FS/年；±0.1%FS/年
輸出信號：RS485、4~20mA（可選）
過載能力：150%FS
零點溫度係數：±0.01%FS/℃
滿度溫度係數：±0.02%FS/℃
防護等級：IP68
環境溫度：-10℃～80℃
存儲溫度：-40℃～85℃
供電電源：9V～36VDC；
結構材料：外殼：不鏽鋼1Cr18Ni9Ti 密封圈：氟橡膠
膜片：不鏽鋼316L電纜：φ7.2mm聚氨酯專用電纜
DATA-52系列電氣連線示意圖
外形尺寸
選型方法基本信息
出版社: 機械工業出版社; 第1版 (2007年11月1日)
正文語種: 簡體中文
開本: 16
ISBN: 151118525
條形碼: 151118525
商品尺寸: 28.6 x 20.4 x 0.4 cm
商品重量: 64 g
ASIN: B003HIW5LE
內容簡介
《中華人民共和國機械行業標準(JB/T 10726-2007):擴散矽式壓力變送器》的附錄A為規範性附錄。本標準由中國機械工業聯合會提出。本標準由機械工業儀器儀表元器件標準化技術委員會歸口。本標準起草單位：瀋陽儀表科學研究院、崑山雙橋感測器測控技術有限公司、國家儀器儀表元器件質量監督檢驗中心。本標準主要起草人：張衛、王文襄、李振波、鄭殿忠、徐秋玲、于振毅。本標準為首次發布。
