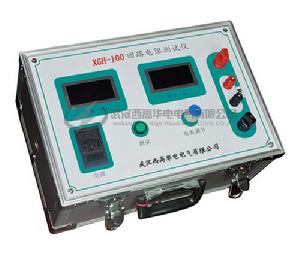

一、概述
XGH-100型迴路(接觸)電阻測試儀採用先進的大功率開關電源技術和先進的電子線路精製而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流採用國家標準GB736所推薦的100A直流,可在100A電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。
二、技術參數:
輸入電壓:AC220±V20%,50HZ輸出電流:DC 0~100A連續可調測試電流:DC100A精 度:1.0級解析度:1μΩ測量範圍:0~1999μΩ顯示方式:三位半表頭顯示電阻值三位半表頭顯示電流值具有過流、過壓、過熱保護功能、

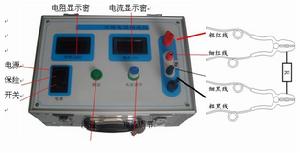

三、面板說明及接線:

四、操作說明:
按四端測量法,用專用測試線將被試品連線至儀表面板上,注意電壓測量線應接在電流輸出線內側。接通AC220V電源(注意:電源進線的第三根線即保護地必須接到大地),按下電源開關,此時電流表、電阻表顯示“000”,可在未數允許一位數跳動。按測量開關,調節電流輸出鏇鈕(按順時針)至電流表頭顯示“100.0”時,再讀取阻值表頭上的數字即為被試品的阻值,並作記錄。(若顯示“1 ”表示所測迴路超量程)。測試完畢,將電流輸出調節鏇鈕(按逆時針)調至最小,切斷測量開關,再切斷電源開關。如要重複測試,只需切斷測量開關,將測試鉗重新夾好,再按測量開關即可。五、故障分析與排除:
故障現象 | 原因分析 | 排除方法 | 備註 |
開機無顯示 | 1)電源未接通 | 接通電源 | 更換保險管應更換同型號保險管不能用其它型號代替 |
2)儀器5A保險管未安裝好或開路 | 重新安裝保險管或更換保險管 | ||
輸出電流達不到100A | 1)測試線路太長即導線截面積過小 | 更換截面積較大導線 | |
無電流輸出 | 1)待檢設備開路 | 檢查設備 排除故障 | |
2)試驗迴路有開路故障 | 檢查試驗迴路排除開路故障 |
六、注意事項:
打開電源開關之前,應先將電流調節鈕按逆時針調至“零位”。儀器應放置於乾燥、通風,無腐蝕性氣體的室內。七、運輸、貯存
運輸
設備需要運輸時,建議使用本公司儀器包裝木箱和減震物品,以免在運輸途中造成不必要的損壞,給您造成不必要的損失。設備在運輸途中不使用木箱時,不允許堆碼排放。使用本公司儀器包裝箱時允許最高堆碼層數為二層。
運輸設備途中,儀器面板應朝上。
貯存
設備應放置在乾燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下,不允許堆碼排放。設備貯存時,面板應朝上。並在設備的底部墊防潮物品,防止設備受潮。
