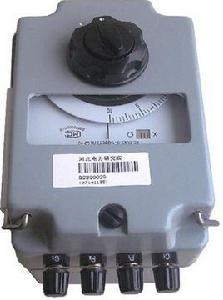

接地搖表 又叫接地電阻搖表、接地電阻表、接地電阻測試儀。接地搖表按供電方式分為傳統的手搖式、和電池驅動;接地搖表按顯示方式分為指針式和數字式;接地搖表按測量方式分為打地樁式和鉗式。目前傳統的手搖接地搖表幾乎無人使用,比較普及的是指針式或數字式接地搖表,在電力系統以及電信系統比較普及的是鉗式接地搖表。

簡介

接地電阻是指埋入地下的接地體電阻和土壤散流電阻,通常採用接地電阻測量儀(或稱接地電阻搖表)進行測量。搖表的外形結構隨型號的不同稍有變化,但使用方法基本相同。測量儀還隨表附帶接地探測棒兩支、導線三根。

電路原理圖

接地搖表的電路原理圖如下:

接地搖表 接地搖表
接地搖表 接地搖表

使用方法

材料:兩根接地棒,一根40M接地線,一根20M接地線,三根5M的連線線,一個接地電阻搖表.

1、拆開接地幹線與接地體的連線點,或拆開接地幹線上所有接地支線的連線點。

2、將兩根接地棒分別插入地面400mm深,一根離接地體40m遠,另一根離接地體20m遠。

3、把搖表置於接地體近旁平整的地方,然後進行接線。

(1)用一根連線線連線表上接線樁E和接地裝置的接地體E′。

(2)用一根連線線連線表上接線樁C和離接地體40m遠的的接地棒C′。

(3)用一根連線線連線表上接線樁P和離接地體20m遠的接地棒P′。

4、根據被測接地體的接地電阻要求,調節好粗調鏇鈕(上有三檔可調範圍)。

5、以約120轉/分鐘的速度均勻地搖動搖表。當錶針偏轉時,隨即調節微調撥盤,直至錶針居中為止。以微調撥盤調定後的讀數,去乘以粗調定位倍數,即是被測接地體的接地電阻。例如微調讀數為0.6,粗調的電阻定位倍數是10,則被測的接地電阻是6Ω。

6、為了保證所測接地電阻值的可靠,應改變方位重新進行複測。取幾次測得值的平均值作為接地體的接地電阻。

接線圖 接線圖
接地搖表 接地搖表
接地搖表 接地搖表
