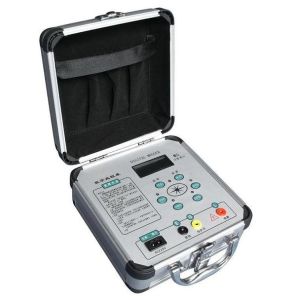

BY2671電搖表
BY2671電搖表 儀表使用範圍
BY2671電搖表是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。BY2671電搖表適用於測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
主要特點
電搖表具有以下特點：
•輸出功率大、帶載能力強，抗干擾能力強。
本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的禁止作用。對容性試品測量由於輸出短路電流大於1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對於低阻值測量由於採用比例法設計故電壓下落並不影響測試精度。
•本儀表不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。
•本表輸出短路電流可直接測量，不需帶載測量進行估算。
工作原理
BY2671電搖表由中大規模積體電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（每種機型有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。
技術指標
①使用條件
環境溫度：0℃~+45℃
相對濕度：≤85%RH
②輸出電壓等級、測量範圍、解析度、誤差
機型 輸出電壓等級 測量範圍 相對誤差 解析度
BY2671 500V,1000V
2000V,2500V 0~19990
MΩ ≤±5%±1d 0.01MΩ,0.1MΩ,
1.0MΩ,10.0MΩ
③輸出最高電壓帶載能力及短路電流
機型 電壓/負載 電壓跌落 短路電流
BY2671 2500V/20MΩ 約10% >1.6mA
電源適用範圍、功率損耗
直流：7~9V（7節5#可充電電池組）外接交流220V電源進行充電。
功耗：靜態功耗≤160mW；最大功率≤2.5W
體積與重量
體積：220mm×200mm×105mm；
重量：<1.4kg
操作方法
1、測量步驟
開啟電源開關“ON”，選擇所需電壓等級，輕按一下指示燈亮代表所選電壓檔，輕按一下高壓啟停鍵，高壓指示燈亮，LCD顯示的數值即為被測的絕緣電阻值，關閉高壓時只需再按一下高壓鍵，關閉整機電源時按一下電源“OFF”
2、接線端子符號含義
測量絕緣電阻時，線路“L”與被測物同大地絕緣的導電部分相接，接地“E”與被測物體外殼或接地部分相接，禁止“G”與被測物體保護遮蔽部分相接或其他不參與測量的部分相接，以消除表泄漏所引起的誤差。測量電氣產品的元件之間絕緣電阻時，可淨“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應安全接地。
維護保養及注意事項
1、存放保管本表時，應注意環境溫度和濕度，放在乾燥通風的地方為宜，要防塵、防潮、防震、防酸鹼及腐蝕氣體。
2、被測物體為正常帶電體時，必須先繼開電源，然後測量，否則會危及人身設備安全！本表E、L端子之間開啟高壓後有較高的直流電壓，在進行測量操作時人體各部分不可觸及。
3、本儀表配有可充電電池組。當機內可充電池組電壓低於7.2V時，表頭左上角顯示欠壓符號“←”。提示要及時對機內電池組充電8至14小時左右，儀表長期不用時，應定期對可充電池組進行充電維護。因電池為損耗品，儀器內電池保修期為壹年。
