振幅調製(AM)調製信號m(t)疊加直流後再與載波相乘，則輸出的信號就是常規雙邊帶調幅（AM）信號。 AM調製器模型如下圖所示。
振幅調製AM信號的時域和頻域表示式分別為：
振幅調製式中，為外加的直流分量；m(t)可以是確知信號也可以是隨機信號，但通常認為其平均值為0，即。

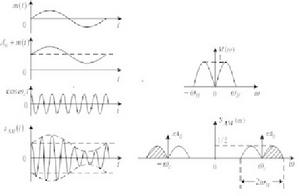

AM信號的典型波形和頻譜分別如下圖：
振幅調製可見，AM信號波形的包絡與輸入基帶信號m(t)成正比，故用包絡檢波的方法很容易恢復原始調製信號。 但為了保證包絡檢波時不發生失真，必須滿足 ，否則將出現過調幅現象而帶來失真。
AM信號的頻譜是由載頻分量和上、下兩個邊帶組成（通常稱頻譜中畫斜線的部分為上邊帶，不畫斜線的部分為下邊帶）。上邊帶的頻譜與原調製信號的頻譜結構相同，下邊帶是上邊帶的鏡像。顯然，無論是上邊帶還是下邊帶，都含有原調製信號的完整信息。故AM信號是帶有載波的雙邊帶信號，它的頻寬為基帶信號頻寬的兩倍。
採用AM調製傳輸信息的好處是解調電路簡單，可採用包絡檢波法。缺點是調製效率低，載波分量不攜帶信息，但卻占據了大部分功率，白白浪費掉。
