特點與使用範圍
振動式分直口、圓弧、圓弧帶分選篩、直口帶分選篩! 按容量分25L 50L 100L 150L 200L 300L 400L 600L 900L 1200L
用途和適用範圍:
經該型光飾機光整加工後的零件,不僅保持原有的形位精度,而且能提高零件表面粗糙度精度1~2級。該機適用於大批量、中等或較大尺寸零件的表面光整。
主要結構及工作原理:

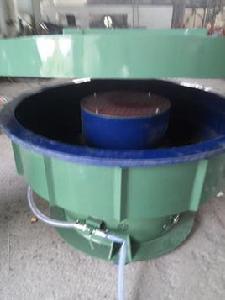

振動式機型主要由振動電機,支座彈簧和底座等組成,振動電機與容器用螺栓固定連線,並一起安置在與底座相連的彈簧上。
該振動光飾機的研磨過程是一種振動磨削的過程。將需要去毛刺和拋光的工件,放進事先配好的有拋光磨具加研磨劑的容器中,依靠容器的規律性振動,使工件與拋光磨具產生相對運動,相互磨削把凸出於工作表面和周邊毛刺磨掉,並使銳邊倒圓和表面拋光處理。
各類型號規格
1、平底圓弧振動光飾機規格表
型號 | 容量 | 外形尺寸 | 電機 | 重量 | 內襯 |
Model | Capacity | Dimension MM | Motor KW | Weight KG | Liner MM |
PZG25 | 25L | 600X600X800 | 0.5 | 85 | 18 |
PZG60 | 60L | 760X760X900 | 0.5/1.1 | 100 | 18 |
PZG100 | 100L | 1100X1100X950 | 1.5/2.2 | 285 | 20 |
PZG300 | 300L | 1330X1330X1050 | 3.7/5 | 600 | 22 |
PZG600 | 600L | 1800X1800X1350 | 5.5/7.5 | 1300 | 26 |
2、平底直口振動光飾機規格表
型號 MODEL | 容量 CAPACITY | 外形尺寸 DIMENSION LXWXH MM | 電機 MOTOR KW | 重量 WEIGHT KG | 內襯厚度 LINER THICKNESS MM |
PZG25 | 25L | 600X600X800 | 0.5 | 85 | 18 |
PZG50 | 50L | 760X760X900 | 0.5/1.1 | 110 | 8 |
PZG100 | 100L | 1050X1050X950 | 1.5-2.2 | 300 | 20 |
PZG200 | 200L | 1200X1200X1000 | 3 | 400 | 20 |
PZG300 | 300L | 1320X1320X930 | 3.7-5 | 600 | 22 |
PZG400 | 400L | 1430X1430X1100 | 5 | 730 | 24 |
PZG600 | 600L | 1800X1800X1220 | 5.5-7.5 | 1300 | 26 |
3、平底圓弧帶分選篩振動光飾機規格表
型號 Model | 容量 Capacity | 外形尺寸 Dimension mm | 電機 Motor kw | 重量 Weight kg | 內襯厚度 Liner thickness m m |
LZG100 | 100L | 1170X1100X950 | 1.5-2.2 | 320 | 20 |
LZG150 | 150L | 1250X1200X1020 | 2.2 | 360 | 20 |
LZG200 | 200L | 1310X1150X950 | 3 | 400 | 20 |
LZG300 | 300L | 1480X1330X1050 | 3.7-5 | 650 | 22 |
LZG600 | 600L | 2000X1800X1350 | 5.5-7.5 | 1450 | 26 |
