指引地平儀

顯示飛機姿態和指令信號的一種綜合飛行儀表，又稱姿態指引指示器或飛行指引指示器。現代高速飛機的駕駛員必須及時觀察和分析各種飛行參數信息，並迅速作出下一步操縱飛機的決策。這在飛機進場著陸階段尤為重要。為使駕駛員對飛機現有姿態和下一步應飛姿態一目了然，50年代後期研製出指引地平儀。指引地平儀除顯示垂直陀螺（見陀螺地平儀）所測得的飛機姿態外，還顯示儀表著陸系統的下滑線偏差信息和航道偏差信息。

指引地平儀

正文

　這些信息經計算裝置綜合、計算後，變為指令信號提供給駕駛員。此外，有的指引地平儀還有飛機速度相對於給定速度值偏差的快-慢指示,以及無線電高度表給出的高度指示和側滑、故障告警等顯示。指引地平儀能在錶盤上以便於理解和決策的形式集中顯示飛機著陸階段所需要的大量信息，對於保證飛機安全著陸，尤其在夜間或複雜氣象條件下安全著陸具有重要作用。

指引地平儀

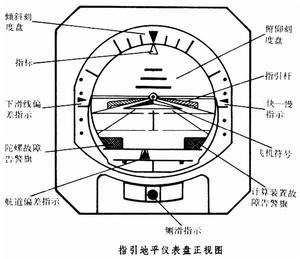

在指引地平儀錶盤的中央有一個固定的飛機符號，背景是可動的卷屏式或球形俯仰刻度盤。飛機符號相對俯仰刻度盤的刻度指示出飛機俯仰角度，俯仰刻度盤上部的指標對應傾斜刻度盤的刻度指示飛機的傾側角度。活動指引桿呈“V”形(或“十”形),它和飛機符號的相對位置代表俯仰和傾斜指令。駕駛員可直接按這一相對位置操縱飛機，使飛機符號與“V ”形指引桿重合（或保持在“十”形桿的交點上），飛機便能進入預定的著陸航道。
在機電式指引地平儀的基礎上，60年代又研製出電子指引地平儀，即飛行參數電子綜合顯示儀，它可以在飛行過程的各個階段綜合顯示更多的信息，是現代飛機上一種重要的新型儀表。
