套用

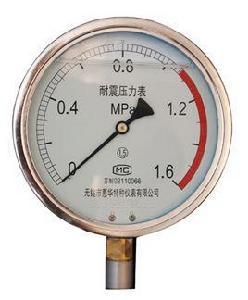

抗震壓力表適用於環境劇烈振動場所，可耐受介質脈動，衝擊及突然卸荷，儀表指示穩定清晰。廣泛套用於機械，石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。
抗震壓力表原理:
由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。
抗震壓力表外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。
抗震壓力表在外殼內填充阻尼液(一般為矽油或甘油)的儀表，能夠抗工作環境振動和減少介質壓力的脈動影響。
技術參數
| 型號 | YN-40 | YN-50 | YN-60 | YN-75 | YN-100 | YN-150 |
| 公稱直徑 | Φ40 | Φ50 | Φ60 | Φ75 | Φ100 | Φ150 |
| 接頭螺紋 | M10*1 | M14*1.5 | M20*1.5 | |||
| 精度等級 | 2.5 | 1.6 | ||||
| 測量範圍（MPa） | 真空：-0.1~0 壓力真空：-0.1~0.06 -0.1~0.15 -0.1~0.3 -0.1~0.5 -0.1~0.9 -0.1~1.5 -0.1~0.06 -0.1~2.4 壓力：0~0.1 0~0.16 0~0.1 0~0.25 0~0.4 0~0.6 0~1 0~1.6 0~2.5 0~4 0~6 0~10 0~16 0~25 0~40 0~60 | |||||
| 公稱直徑Φ60、Φ100有0~100MPa；Φ150有0~100MPa、0~160MPa | ||||||
| 使用環境條件 | 溫度：-5℃~55℃； -25℃~55℃ | |||||
| 安裝型式 | 徑向無邊、徑向後邊、軸向無邊、軸向前邊 | |||||
| 抗震等級 | V-H-4 | |||||
安裝注意
1. 儀表使用環境溫度為-40~70℃，相對濕度不大於80%，如偏離正常使用溫度20 5℃時，須計入溫度附加誤差。
2. 儀表必須垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼後部防爆口阻塞，以免影響防爆性能。
3. 儀表正常使用的測量範圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量最低都不應低於下限的1/3，測量真空時真空部分全部使用。
4. 使用時如遇到儀表指針失靈或內部機件鬆動、不能正常工作等故障時應進行檢修，或聯繫生產廠家維修。
5. 儀表應避免震動和碰撞，以免損壞。
6. 訂貨時請註明：儀表型號及名稱;儀表的測量範圍;儀表的精度等級偏離正包裝要求和其它。
7. 根據用戶使用要求進行特殊設計。
接濕部件
1. 黃銅/青銅、測量更大的壓力範圍：黃銅/合金鋼、黃銅/316不鏽鋼
2. 316不鏽鋼/合金鋼
3. 316不鏽鋼
故障排除
一、指針抖動大。原因：1、被測介質壓力大；2、壓力計的安裝位置震動大。
二、壓力表無指示。原因：1、導壓管上的切斷閥未打開；2、導壓管堵塞；3、彈簧管接頭內污物淤積過多而堵塞；4、彈簧管裂開；5、中心齒與扇齒磨損過多，以至不能嚙合。
三、壓力指示誤差不均勻。原因：1、彈簧管變形失效；2、彈簧管自由端與扇形齒輪，連桿傳動比調整不當。
四、壓力表指針有跳動或呆滯現象。原因：1、指針與表面玻璃或刻度相碰有摩檫；2、中心齒輪軸彎曲；3、兩齒輪嚙合有污物；4、連桿與扇齒輪間的活動螺絲不靈活。
五、壓力去掉後，指針不能恢復到零點。原因：1、指針打彎；2、遊絲力短不足；3、指針鬆動；4、傳動齒輪有摩檫。
六、傳動比失調。
七、壓力表指示偏低。原因：1、傳動比失調；2、彈簧管有滲漏；3、指針或傳動機構有摩檫；4、導壓管線有泄露。
八、指針不能指示到上限刻度。原因：1、傳動比小；2、機芯固定在機座位置不當；3、彈簧管焊接位置不當。
書籍介紹
基本信息
作 者：本社 編
出 版 社：科技文獻出版社
出版時間：2007-2-1
抗震壓力表版 次：1頁 數：6字 數：19000印刷時間：2007-2-1開 本：紙 張：膠版紙印 次：I S B N：151117834包 裝：平裝
內容簡介
本標準代替JB/T 6804—1993《抗振壓力表》。
本標準與JB/T 6804—1993相比，主要變化如下：
——對標準的名稱進行了更改；
——提高了對抗震壓力表的溫度影響及抗工作環境振動性能的要求；
——擴大了抗震壓力表量程的覆蓋範圍；
——將表殼密封性要求並人外觀項目，增加了對灌充液的要求；
——增加了出廠檢驗項目；
——調整了試驗順序及項目之間間歇時間。
本標準的附錄A是規範性附錄。
本標準由中國機械工業聯合會提出。
本標準由全國工業過程測量和控制標準化技術委員會（SAC/TC124）歸口。
本標準負責起草單位：西安工業自動化儀表研究所、秦川集團寶雞儀表有限公司。
本標準參加起草單位：浙江中恆儀器儀表有限公司、安徽天康（集團）股份有限公司、紅旗儀表有限公司、雷爾達儀表有限公司、無錫市特種壓力表有限公司、無錫市壓力儀表廠有限公司、永康市鑫華儀表廠。
本標準主要起草人：張少平。
本標準所代替標準的歷次版本發布情況：
——JB/T 6804—1993。
目錄
前言
1 範圍
2 規範性引用檔案
3 術語和定義
4 產品分類
5 技術要求
5.1 正常工作條件
5.2 參比工作條件
5.3 基本誤差
5.4 回差
5.5 輕敲位移
5.6 指針偏轉的平穩性
5.7 抗被測介質脈動性能
5.8 超（靜）壓
5.9 溫度影響
5.10 交變壓力
5.11 抗工作環境振動性能
5.12 抗運輸環境性能
5.13 外觀
6 試驗方法
6.1 試驗條件
6.2 試驗儀器
6.3 檢驗點
6.4 檢驗方法
6.5 基本誤差檢驗
6.6 回差檢驗
6.7 零點誤差檢驗
6.8 輕敲位移檢驗
6.9 指針偏轉平穩性檢驗
6.10 抗被測介質脈動試驗
6.11 超（靜）壓試驗
6.12 溫度影響試驗
6.13 交變壓力試驗
6.14 抗工作環境振動試驗
6.15 抗運輸環境試驗
6.16 外觀檢驗
7 檢驗規則
7.1 出廠檢驗
7.2 型式試驗
8 標誌、包裝和貯存
8.1 標誌
8.2 包裝
8.3 貯存
附錄A （規範性附錄）試驗順序及項目之間間歇時間
