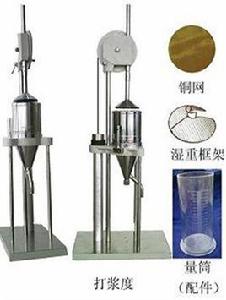

液壓式打漿度儀
通過液壓加壓的液壓式打漿度測試儀是我公司按國家標準要求研究開發的一種新型儀器。儀器主要用於測量稀釋紙漿懸浮液濾水速率,是實驗室常規儀器,具有成熟的結構和明確的技術要求。
手動式打漿度儀
手動加壓式的打漿度儀是根據紙漿的叩解度與紙漿懸浮液濾水速度成反比關係這一現象,仿肖伯爾-瑞格勒式打漿度儀設計,用於測定漿料懸浮液的濾水性能,研究纖維狀況和評定漿料打漿程度。目前國內以手動加壓式打漿度儀為主流,因為液壓式會由於水壓不穩而導致下降速度不勻速。
標準依據
ISO5267/1《紙漿—濾水性能的測定 第1部分:肖伯爾—瑞格勒法》
GB3332 《漿料打漿度的測定法》的有關規定
主要技術參數
•測量範圍: 0~100SR(肖伯爾度)。
•密封錐體的上升速度為:100±10mm/s。
•底孔流速:取出傘形架,用塞子堵住側流管孔,用手指堵住底孔,將20±0.5℃的蒸餾水1000±5mL倒入分離室,並記錄底孔的排水時間,此時間應是149±1s。
•剩餘體積:用手指堵住底孔,將20±0.5℃的蒸餾水100mL倒入分離室中,得過量的水從側流管完全流出後,放開底孔,將分離室流出水收集起來。這些水體積為7.5-8.0mL之間。
•環境條件:溫度20~40℃、相對濕度<85%
•外形尺寸:長×寬×高=510 X 400 X 365 mm
•重 量:30 kg
操作步驟
試驗準備
調節並確認儀器水平。取樣製漿。具體請參見附錄A規定進行。按規定準備2g絕乾漿試樣,推薦以下方法:
a. 烘乾後稱取。此法較精確,但速度較慢。
b. 根據漿料濃度,按2g絕乾漿換算為漿料體積,用量杯量取。
c. 擠壓法。取少量漿料用專用擠壓工具擠壓,取6g擠壓濕漿近似代替2g絕乾漿。
將取得的試樣放入備料量筒,加入200ml、20℃±0.5 ℃的蒸餾水,搗散片狀漿料並攪勻。繼續加入蒸餾水,使水量達到1000ml。以上樣品製備方法僅供參考。標準規定方法請參閱GB3332第3條“樣品製備”。
試驗
•檢查灌入室銅網,應無銹斑、破損或不平整等缺陷,將灌入室放入水中,浸濕銅網。若銅網存在缺陷,應立即更換銅網。
•將灌入室放在分室上,灌入室外錐面與分離室內錐面貼合。
•轉動繩輪,使密封錐體進入灌入室直至楔塊被扣留鎖定。
•密封錐體鎖緊操作應該使用正確用力方式。否則,當楔塊扣留裝置偏緊時,不正確的用力方式將可能使密封錐體不能被鎖住
•測定備料量筒中試樣的溫度並記錄。
•攪勻試樣,小心注入灌入室中。
•將示數量筒放置在分離室斜管出水口下,直管下放置另一量筒接水。
•按動扣留手柄,使密封錐體自動上升,漿料進入灌入室底,纖維被留置在銅網上,水通過分離室兩齣水管流出。
•至分離室斜管出水口不再出水,從示數量筒上讀取打漿度值(SR)。
•拿出灌入室,從銅網上除去漿料。
•倒去兩量筒中盛接的水,沖洗密封錐體及分離室。
•按以上步驟更換試樣進行下一次試驗。
測量結果的處理
•如所取漿料為2g絕乾漿,則可直接從示數量筒上讀取打漿度值(SR)。
•每一種漿料應作兩次測定,取其算術平均值作為測定結果,但兩個測定值間的相對誤差不得超過4%。
