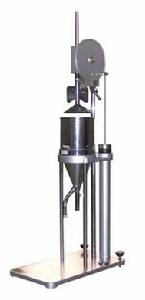

叩解度測定儀簡介
1. 紙漿打漿度儀又叫叩解度儀、打漿度測試儀是對紙漿濾水性能測定的專用儀器。
2. 紙漿打漿度儀根據紙漿的叩解度與紙漿懸浮液濾水速度成反比關係這一現象,研究纖維狀況和評定漿料打漿程度。
3. 肖伯爾——瑞格勒法是測量稀釋紙漿懸浮液濾水速率的常規方法,紙漿打漿度測定儀是根據肖伯爾——瑞格勒法原理設計的實驗室常規試驗儀器。適用於紙漿水懸浮液濾水能力(及打漿度)測定。
品牌:普賽特儀器
型號:PT-101
1. 測量範圍: 0~100SR(肖伯爾度)
2. 密封錐體的上升速度為:100±10mm/s
3. 底孔流速:取出傘形架,用塞子堵住側流管孔,用手指堵住底孔,將20±0.5℃的蒸餾水1000±5mL倒入分離室,並記錄底孔的排水時間,此時間應是149±1s
4. 剩餘體積:用手指堵住底孔,將20±0.5℃的蒸餾水100mL倒入分離室中,得過量的水從側流管完全流出後,放開底孔,將分離室流出水收集起來。這些水體積為7.5-8.0mL之間。
5. 環境條件:溫度20~40℃、相對濕度<85%
6. 外形尺寸:長×寬×高=450×250×1100 mm
7. 包裝尺寸:長×寬×高=520×360×1200 mm
8. 重 量:30 kg
1. 室溫:20℃±1℃
2. 工作檯穩固,便於工作基準調節
3. 工作環境清潔,空氣潔淨少塵
4. 無震動
國際標準ISO5267/1《紙漿—濾水性能的測定第1部分:肖伯爾—瑞格勒法》
國家標準GB3332《漿料打漿度的測定法》的有關規定
紙漿打漿度儀為肖伯爾式打漿度測定儀,採用手動壓緊密封錐體
測定方法
測定打漿度的儀器種類很多。在國內外獲得較廣泛使用的,有肖氏打漿度測定儀和加拿大游離度測定儀。肖氏打漿度儀是由三個部分組成,即:一個具有80目銅網襯底2的圓筒1,一具錐形蓋6,和具有排出管4和5的分離室3。由5管排出的水用量筒7承受,直接讀出紙漿打漿度。
錐形蓋6是可以升降的,其邊緣嵌有5×5毫米斷面的橡皮圈,使錐形蓋緊貼著圓筒內壁,而不改發生漏水。取相當於2克絕於紙料,令其分散在1000毫升的水中(水溫保持在20℃),然後將其倒入圓筒1內,再利用手輪8提起錐形蓋6。此時,紙料開始與銅網接觸,並發生濾水作用,其過濾速度視紙料性質而定。過濾水進入分離室3中,再分別對過排管4和5排出。分離室的底部有一直徑2.25毫米的小孔與直徑16毫米的排出口5相連;排出管設於分離室的側面,在分離室內管口以下的裝水量達到7~8毫升處。在分離室內,安裝有傘形蓋9,使過濾水不致直接衝擊分離室底部的水面,而影響過濾水通過底部小孔的流出速度。由管5排出的水量即為測定打漿度的根據,其計算方法如下,並以符號“。SR”表示:
1000-管5的排出水量(毫升)
打漿度= 10
所採用紙料重量和操作時水溫,對測定結果影響較大,因此進行測定時,必須確切掌握,否則應進行必要的校正。
加拿大游離度測定儀與肖氏打漿度測定儀相似。但是操作時,取用3克絕乾紙料,並在25℃下進行測定。測定數據稱為加拿大標準游離度(CSF),以毫升表示。加拿大標準游離度與打漿度之間的換算,由表可見,打漿度愈高,游離度愈小,反之亦然。
肖氏打漿度儀和加拿大游離度儀均屬人工取樣,供機外試驗測定的儀器。近年來,為實現機上控制紙料打漿度或游離度,已出現幾種用於檢測游離度或打漿度的連續測定儀。連續測定儀從紙料流送主管中引出旁管進行取樣,連續地測定打漿度或游離度,測得結果直接顯示在儀錶盤記錄紙上,以便及時發現紙料性質的波動,予以調整。連續打漿度儀或游離度儀的套用,對控制連續打漿操作起著重要的作用。有關打漿度或游離度連續測定儀的結構和操作方法,可參閱這些方面的有關資料。
加拿大標準游離度和肖氏打漿度的換算表
加拿大標準游離度 (毫升) | 肖氏打漿度 (SR) | 加拿大標準游離度 (毫升) | 肖氏打漿度 (SR) |
25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 | 90.0 80.0 73.2 68.0 63.2 59.0 54.8 51.5 48.3 45.4 43.0 40.3 38.0 36.0 34.0 32.0 | 425 450 475 500 525 550 575 600 625 650 675 700 725 750 775 800 | 30.0 28.5 26.7 25.3 23.7 22.5 21.0 20.0 18.6 17.5 16.5 15.5 14.5 13.5 12.5 11.5 |
打漿方式
在打漿過程中,纖維主要發生細胞壁的位移和變形、初生壁和次生壁外層的破除、纖維的吸水潤脹和細纖維化、橫向切斷、壓潰、揉搓等作用,而這些作用在打漿整個過程中是同時發生,而絕不是孤立出現的。
以橫向切斷纖維為主的打漿方式稱為游離狀打漿,而以縱向分裂纖維使之細纖維化為主的,則稱為粘狀打漿。在實際打漿過程中,切斷和分裂纖維兩者是同時出現的,問題只是程度上的差別,所以我們構想打漿只有橫切纖維的作用,而沒有縱向分裂纖維的現象,是不可能的。反之,如果希望打漿對於紙料纖維只有縱向分裂,而不允許有橫向切短作用,也同樣是不可能的。
經過游離狀打漿的紙料在抄紙時,在銅網上濾水較快,成紙質量相對來說是比較疏鬆多孔。而經過粘狀打漿的紙料,由於纖維在打漿時細纖維化作用較好,纖維變得柔軟可塑和有滑膩的感覺,紙料在抄紙時,在銅網上濾水較慢,成紙的緊度較大。
根據以上所述,可以按照對纖維切短和分裂程度的要求,將打漿大體分為以下四種方式:(1)長纖維游離狀打漿;(2)短纖維游離狀打漿;(3)長纖維粘狀打漿;(4)短纖維粘狀打漿。而在實際打漿操作中,游離狀至粘狀打漿之間,還有半游離狀打漿,半粘狀打漿等;同樣,長纖維打漿是指以長纖維為主,而並沒有排除短纖維打漿的同時存在。
長纖維游離狀打漿方式要求分散紙料成為單纖維,纖維只是適當地切短,因此其打漿時間較短。長纖維游離狀打漿生產的紙料在網上容易脫水,成紙組織勻度欠佳,缺乏透明性,表面不甚平滑,但成紙具有一定的機械強度。以前一直認為這種打漿方式適用於包裝紙和工業濾紙的製造,但近年來則趨於認為包裝紙應採用低打漿度,長纖維粘狀打漿。
