系統概述
模具裝配
磨具裝配磨具裝配
1、關閉該加熱單元的電源及發生器
2、將底模固定在下模板上，上模具平整放置到底模上。
3、手動控制上模氣缸下降，當限位螺絲頂住上模後停止氣缸下降。
4、夾料手指為夾緊狀態，均勻扭緊兩側固定螺絲，使兩側固定螺絲的一端頂住上模，然後扭緊固定螺絲上的螺母。
5、手動重複幾次手指夾的開閉和上模固定氣缸的升降，看夾取上模是否穩定。
氣壓系統
氣壓系統為本機提供所需的焊接動作、焊接壓力以及冷卻空氣。
急停按鈕
如果發生危險情況時，應馬上按下急停按鈕，這時無論
是在手動操作還是在自動操作模式，設備的所有動作都
將停止。設備急停後可按下列操作解除急停狀態：
鬆開緊急停按鈕
退回設備的原始位置
設備工作方式
2.5.1 系統進入工作狀態

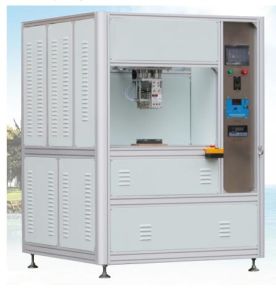

手機玻璃熱彎機電源接通後，設備首先自檢，然後進入工作狀態。
將移動工作檯處於原位。
2.8.2設備工作流程
操作者將要成型的產品置於底模中。
按啟動開關，上模固定氣缸下降將上模放到底模上，下模固定氣缸下降，轉盤轉動，下模固定氣缸上升將底模頂出進行加熱（同時上模固定氣缸下降進行保壓），一定時間後，成型氣缸下壓成型產品，時間到位後，上模手指夾夾住上模，上模固定氣缸上升，
取出樣品，一個焊接周期完成。
3D玻璃+OLED螢幕完美組合
3D玻璃+OLED螢幕完美組合 產品優勢
採用最新熱彎工藝，獨特創新設計，專業針對精細3D熱彎玻璃加工；
擁有成熟的工藝流程和模具設計開發能力，提供定製設計；
設計緊湊精密，不占空間，專門針對高標準要求的3D玻璃製造；
採用獨立溫控系統，德國西門子PLC及控制系統，節能、省電、穩定的輸出電流控制；
獨特的冷卻系統，讓模具快速均勻的冷卻，使產品更加的完美，高效的生產；
自主創新設計，成熟工藝，可配合客戶進行新型3D項目開發、試驗、試產；
更多實用功能，請與我公司銷售團隊聯繫；
完善的售後服務團隊，全國各地及時為客戶解決問題，且可提供由我司派人常駐客戶的服務，全程跟蹤生產；
套用行業
3D蓋板、iphone四邊彎保護片、S7EDGE蓋板、S7EDGE保護片、SAMSUNGS6EDGE蓋板/保護片、小米蓋板、3D電視蓋板、各種精細3D熱彎玻璃。
使用前注意事項
基本安全指引
客戶之責任
本設備在生產及製造過程中,已經加入了防禦危險的分析設計,在整體的技術規格上極力追求周密細緻,令本設備達至最高的安全標準及最先進的設計.縱然如此,為保持設備在最高安全狀態,必要的安全措施還是必須遵守,設備使用者在使用期間應時刻注意這些措施有沒有妥善執行.本說明書僅供參考，難免存在疏漏和缺點，如發現不足，敬請指正。
尤其需特別注意以下各項
本設備不可以在爆炸環境下使用。
操作員工應有一套維護工具，在操作、保養、維修時使用。
未取得生產商的許可，不得更換本設備的機械、電子、電氣組件。
本設備應在最佳環境下操作，應經常檢查工作環境是否處於最佳狀態。
操作指示應清楚寫好，放在顯眼處。
只有經過專門培訓且熟知本設備、符合資格的指定人員才可操作、維護，修理此機器。
應時常培訓和提醒這些操作人員關於工業安全及環保的意識，並包括操作細則及安全指示。
不可撕掉設備上任何安全及警告指示。
危險性符號
危險性符號危險性符號危險性符號
基本安全尺度
本設備應指派專職人員負責，該人員應完全清楚操作指示，受過培訓以及能夠按照指示執行。
在開機前應注意：
特派負責操作人員在設備旁邊
沒有人會因開機而導致受傷
在生產前，應檢查機器在肉眼可看見的地方有沒有損壞，以及保證在最安全狀態下操作，如有任何損毀應立即報告上級。
在生產前，在機器的操作範圍內，非必要的對象應該先移
走。
在生產前，應慎重檢查所有安全設備/措施無誤。
保養安全尺度
遵守在操作指引中對個別零件的維修指示。
在進行保養維修工作時，應防止不必要人員在工作範圍內
滯留。如有必要，在顯眼位置貼上警告字句令其他人注意。
在進行保養維修前，應關閉總電源，並把它鎖上，負責進
行維修保養之人員應負責看管該把鎖匙。
在更換重型機器配件時，應使用合適的輔助工具。
在保養維修前，應該檢查所有會被維修人員觸碰到的高溫
零部件是否已經冷卻至室溫狀態。
應小心處理保養維修後剩餘的廢物，如潤滑油、清潔用棉
絮等，以避免污染環境。
電氣部分的保養
只有符合資格的專業人員才可負責維修設備的電氣部分
定時檢查電氣部分
定時上緊鬆動的接口
定時更換損壞之電線電纜
經常保持電箱門關閉，只有特派人員才可保管開門之工具或鑰匙。
不可噴水清潔電箱內部或外部。
欲移除瞬間高溫發熱組件，須先關閉主電源3分鐘（電容放電時間），待高壓消除；關閉設備電源，才可連線或切斷電箱後面的連線插頭（註：冷水系統高頻停止15分鐘後才可關閉）。
油壓和氣動零件保養
應由符合資格的專業人員負責維修油壓或氣動零件。
防護性措施——定期更換喉管，就是未損壞亦要防止硬化（遵照維修指引所示）
在維修此部分前，應先把儲氣罐內的壓縮空氣全部釋放。
在保養維修時
應檢查所有的螺絲都已經上緊
應把所有移動過的蓋重新掩上
完成保修工作後，要恢復生產前的狀況，應注意：
所有維修用之物料、工具等已移離工作範圍
所有氣路已調整正常，操作無誤
個人防護
確保設備周圍空氣流通，在操作設備前應打開通風設施
操作員應避免在疲勞狀態下操作機器
留意警告標識，避免直接接觸危險的地方
設備工作時候，不能用手觸摸加熱組件和模具部件；建議操作時配戴防護手套。
其它事項
當出現任何異常現象時，應馬上按急停按鈕，截斷電源，查清並排除異常情況後方可重新開機。本機接入電源為380V，50Hz。
當設備長時間停止使用，請切斷設備主電源。
當設備在自動運行時，請務必確保所有的安全門都已關上。
設備開始使用前，應確保設備內的必需品俱已齊全。
