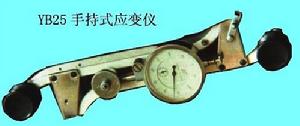

手持應變儀

2） 3） 4）

結構組成

由金屬支架，位移計（百分表或千分表），伸縮調整部分。

工作原理

是一種機械式應變測量儀器。儀器有一標準針距尺，系採用精密低膨脹合金製成，其線膨脹係數α1.5×10/℃所以當環境溫度變化較大時，針距長度可以認為是不變化的。每次測量前，都必須在標準針距尺上標讀，然後再在試物上測讀，比較兩者之間的差數，幾位所求變形量

適用範圍

本儀器適用於各種建築結構在長時間過程中的變形，無論是構件製作過程中變形的測量，還是結構在試驗過程中變形的觀察，均可採用本儀器。

手持應變儀指針式

結構特點

結構簡單，輕便量程大，不受環境變化的影響攜帶方便。

英文名稱：

Astrain gauge

用途

用於野外和現場作結構變形的測試。供有關科研設計施工部門和試驗室作實驗研究和工程測試之用

保養與維護

1） 儀器尖頭插足保護好避免尖端折斷。
2） 使用過程中，儀器應放在盒中，保持其靈敏度不受損失。
3） 實驗完畢，用靜絨布搽拭乾淨，並將鎖勾鎖掛住，防止彈簧片受損。
4） 不準隨意拆卸儀器，取放時輕拿輕放。
