KBG線管堵塞探測器

線管（PVC管/鐵管）堵塞探測器
線管測堵器是自行研發並組織生產的套用於建築工地電氣線管堵塞點位置探測的高科技產品系列中的最新產品。線管測堵器3代產品，在1代2代產品基礎上做了較大改進。可以探測PVC管和鐵管，探頭尺寸小巧通過性優異輕鬆通過至少2個90度彎管，探測距離更遠（最遠可達到50cm）且距離可調，通過樂曲聲音高低和信號指示燈標識探頭位置，操作簡單、方便，容易上手。
產品名稱：
　線管（PVC管/鐵管）測堵器V3
　
產品用途：
　線管（PVC管/鐵管）測堵器適用於建築工地水電施工中過程中電線管道堵塞位置探測，可以使堵塞位置精確到5cm範圍以內。
產品各零部件名稱：

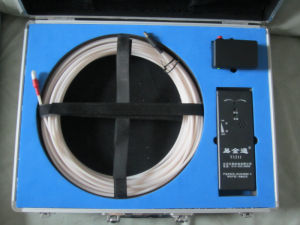

信號發生器（1）、信號發生器開關（2）、信號發生器電源指示燈（3）、探測器信號燈（4）、探測器電源指示燈(5)、探測器距離調節旋鈕（6）、手持式探測器（7）、穿引線插頭（8）、探頭（9）、穿引線（10）如下圖所示。
產品使用說明：
1．使用前請確保已經放置電池。手持式探測器（7）內放置1.5V5號電池4節，信號發生器（2）內放置9V電池1節；
2．穿引線插頭（8）插入信號發生器（2）插座內，打開信號發生器（2）開關（1），這時信號發生器指示燈（3）綠燈亮起，說明信號發生器（2）已經工作；
3．打開手持探測器旋鈕開關（6），可聽到“咔噠”一聲，對應電源綠色指示燈（5）亮，紅色指示燈（4）是信號燈，探測器旋鈕順時針旋轉探測靈敏度提高，探測距離遠；反之靈敏度低，探測距離近。當手持式探測器靠近穿線器的探頭（9）時，手持式探測器將發出悅耳的樂曲聲（致愛麗絲），同時紅色信號指示燈將亮起；
4.調整探測器的旋鈕，估測牆體的大概厚度，依此厚度調整探測器與探頭的有效檢測距離保持在15~20cm左右，當線管埋設較深時，這個距離可適當加大，較淺時，這個距離可適當減小，這時保持探測器的旋鈕固定不動，即使在下面的探測過程中也不要輕易旋動旋鈕。
5.然後把穿引線的探頭（9）從堵塞的線管口部緩慢送入，直到不能前進為止，此時探頭（9）的位置即是堵塞位置；
6.手持探測器（7），沿埋設線管的大致走向探測，這個過程中最好始終保持探測器旋鈕不動；
7.如果接近管路內部的探頭，手持式探測器將發出悅耳的樂曲聲，隨著與探頭的距離改變，樂曲聲音和紅色信號燈會與之同步提高或降低，離探頭最近時樂曲聲音最高，指示燈最亮；
8.為減少誤判，可以在可疑位置處來回晃動檢測，以確定最後的堵塞位置；
9.找到堵塞位置後，請關閉探測器（逆時針旋轉旋鈕直到聽到“咔噠”聲）和信號發生器開關，以免電池耗盡。
注意事項：
1、找到堵塞位置之後，請把穿引線拉出放於可靠安全處再剔槽開挖施工；
2、用於鐵管時，探測距離略有減小，但10cm距離是能保證的；
3、探測時手持式探測器不必貼著牆面或地面，當與牆體保持適當距離探測時可以快速定位堵塞位置；
4、當探測器頭部與探頭平行時會更靈敏，相垂直時靈敏度相對低一些，但不影響對結果的判斷；
5、因信號發生器耗電量大，如果探測距離明顯減小，請及時更換9V電池，如果必要請隨時關閉信號發生器；
