房屋管道配件
正文
管道配件包括垃圾管道、煙道、通風道、空調管道、給水排水管道、煤氣管道、電纜管道、物品輸送井道等,是建築物的組成部分。垃圾管道 多層和高層建築中輸送生活垃圾的垂直管道,多設定在建築物的樓梯間、走廊、廚房、服務陽台等隱蔽處的牆內或專用的管道間內。垃圾管道由垃圾斗、垃圾井筒和垃圾箱(或垃圾間)構成。垃圾井筒底部集中垃圾的垃圾箱,設有清除垃圾的出灰口,並裝有開閉式除灰門。貯量大的垃圾間常設有機械傳輸裝置,把垃圾輸入垃圾運輸車。垃圾管道用不燃材料製成;垃圾斗常用鋼板焊制;垃圾井筒常用磚砌或用鋼筋混凝土預製件,內壁要光滑。為防止堵塞,井筒內徑應大於350~400 毫米。井筒頂部應伸出屋面,並設通氣孔排除污氣。高層建築垃圾管道還應有沖洗和消防設備。這種垃圾管道屬於冷式(乾式),此外還有熱式(焚燒式)和濕式(沖刷式),但不常用。
煙道 建築物內爐灶的排煙通道。煙道超出屋面的部分,稱為煙囪。以煤炭柴薪為燃料的各種爐灶,如廚房、水房、鍋爐房的爐灶都需設定煙道。一般煙道靠空氣溫差產生的上升運動自然排煙。煙道截面積依排煙量而定。煙道常設於廚房的內牆。在寒冷地區煙道不宜設於外牆,以免因煙道臂保溫不足,致使煙氣溫度和煙道的抽力下降而影響排煙。煙道多用磚砌築,也可用鋼筋混凝土預製管或陶土管,截面可為方形、矩形、圓形或橢圓形等。高寒地區煙囪出屋面的排煙口部位,由於凍融風化,剝蝕現象嚴重,常在煙囪內壁襯砌上釉的缸瓦陶管。煙道壁內表面要求光平嚴密,不透風,不漏煙,少掛灰。低層建築常按爐灶各自設獨立煙道,多層或高層建築則多用子母煙道。在母煙道的底部須設除灰口,以便清除菸灰。

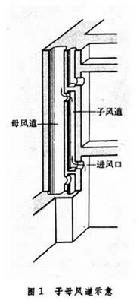

通風道 建築物中利用自然通風進行排風的管道。在衛生間、浴室、廚房等散發水氣、油煙或有害氣體的房間,人多的房間以及寒冷地區冬季門窗關閉的房間,都應設定通風道,以調節空氣。通風道應設於遠離外牆視窗的內牆中,其斷面應根據房間容積、居住人數、空氣污濁程度確定。通風道由帶有通風篦子的進風口、通風管道和帶有風帽的排風口三部分構成。進風口設在頂棚下300~400毫米處,通風篦子常用薄鋼板和塑膠製成。通風管道要求內壁光滑,常用砌牆材料和牆體同時砌成或用鋼筋混凝土、石膏、玻璃鋼等預製管道砌於牆內或貼附於牆側。高出屋面的排風口和風帽常用與風道或牆體相同的材料砌成,也可用金屬製品。磚砌、石膏和玻璃鋼通風管道多用矩形斷面,而預製鋼筋混凝土風道則多用圓形或橢圓形斷面。在多層建築中,通風道多用子母風道(圖1)。
![房屋管道配件](/img/7/064/nBnauM3X4EjMwAzNyMDMxgDM5ETMwADMwADMwADMwADMxAzLwEzL4EzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
![房屋管道配件](/img/3/996/nBnauM3XzEDO4AzNyMDMxgDM5ETMwADMwADMwADMwADMxAzLwEzLzEzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
![房屋管道配件](/img/f/c9a/nBnauM3XzkjNxIzNyMDMxgDM5ETMwADMwADMwADMwADMxAzLwEzLzkzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
電纜管道 電纜管道既可明裝,也可暗敷。為了用電安全和室內美觀,應儘量暗敷。豎向管線常埋設壁槽內,橫向管線可藉助於空心板孔洞、板間縫或地面墊層、敷設層敷設。電纜套管需選用金屬管或絕緣性能可靠的塑膠管。暗裝電纜要注意保證檢修和更換電纜的方便。明裝電纜穿牆或穿過樓板處,要用套管絕緣。電纜經過處要保持乾燥和防止因絕緣損壞而導致漏電。
物品輸送井道 為輸送特定的物品而在建築物中設定的專用井道。井道的設備根據所輸送物品而定。如餐廳的食品、醫院的藥物、圖書館的圖書等垂直運輸,多採用手動或電動的吊櫃,用升降機輸送。旅館和大型醫院病房常設有污衣井道輸送污衣穢物。其他量大體重的物品則以運貨電梯輸送。輸送物品的專用升降機井道同普通電梯井道形狀構造相似,只是一般較小,設備和構造都較簡單,常用磚或鋼筋混凝土砌築井壁。污衣井道和垃圾井道在每層樓設投送口,井底設集中間。物品的水平運輸則多採用封閉或敞開的傳送帶輸送。某些輕薄散小物品,例如圖書館的卡片、電信局的電報底稿等常用封閉的管道,以壓縮空氣為輸送動力。
