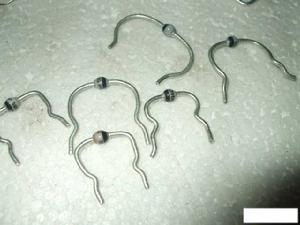

快速恢復整流二極體

快速恢復整流二極體屬於整流二極體中的高頻整流二極體，之所以稱其為快速恢復二極體，這是因為普通整流二極體一般工作於低頻(如市電頻率為50Hz)，其工作頻率低於3kHz，當工作頻率在幾十至幾百kHz時，正反向電壓變化的時間慢於恢復時間，普通整流二極體就不能正常實現單嚮導通了，這時就要用快恢速復整流二極體。

快速恢復二極體的特點就是它的恢復時間很短，這一特點使其適合高頻(如電視機中的行頻)整流。快速恢復二極體有一個決定其性能的重要參數——反向恢復時間。反向恢復時間的定義是，二極體從正嚮導通狀態急劇轉換到截止狀態，從輸出脈衝下降到零線開始，到反向電源恢復到最大反向電流的10%所需要的時間，常用符號trr表示。普通快速恢復整流二極體的trr為幾百納秒(10-9s)，超快速恢復二極體的trr一般為幾十納秒。Trr越小的快速恢復二極體的工作頻率越高。
