德國G11K3式4.7mm無殼彈步槍

德國G11K3式4.7mm無殼彈步槍

由德國赫克勒-科赫有限公司研製。G11K3式無殼彈步槍外形獨特,結構緊湊,原理新穎。槍上既無凸起的零部件,也沒有敞開的孔眼,具有許多常規步槍所沒有的特點。

基本信息

產品名稱:G11K3 式 4.7mm 無殼彈步槍

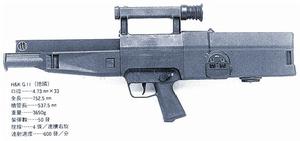

德國G11K3式4.7mm無殼彈步槍德國G11K3式4.7mm無殼彈步槍

G11K3 4.7mm Caseless Rifle

生產單位:[研製單位]德國赫克勒-科赫有限公司
Heckler & Koch GmbH (HK), DE

現狀:少量試裝備

用途:主要用火力殺傷有生目標

概 述

60年代末,聯邦德國軍隊根據對未來戰爭的構想,對新槍的設計提出了兩種方案:一是與北約組織一致,實行步槍、輕機槍口徑(如5.56mm)統一;二是機槍仍保持7.62mm口徑,步槍採用小口徑,並根據各種武器火力分工,確定步槍的射程為300m。在分析兩種方案優缺點後,選擇了第二種方案,並對新槍提出了14項戰術技術要求,其中最主要的是:
(1)對300m射程上的目標不用調整瞄準具;

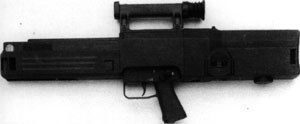

德國G11K3式4.7mm無殼彈步槍德國G11K3式4.7mm無殼彈步槍

(2)縮小外形尺寸,主要適合裝甲步兵使用;

(3)顯著提高命中率;

(4)武器攜彈多(至少50發),並可快速裝彈;

(5)全槍帶100發彈時質量不超過4.5kg;

(6)防泥沙、塵埃、水等能力強。

從1969年起,有3家德國公司參加投標研製,最終選定赫克勒-科赫有限公司。該公司在諾貝爾火炸藥公司的協助下,迅速投入了無殼彈步槍樣槍樣彈的研製。在研製過程中,首先遇到的一大難題是槍彈自燃,其次是槍膛密閉、瞎火彈排除等問題。在樣槍尚末完全成熟的情況下,於1977年參加了北約小口徑步槍選型試驗,結果失敗而歸。隨後,聯邦德國國防軍也停止了經費上的支持,無殼彈步槍的研製落入低谷。

但是,赫克勒-科赫有限公司自籌資金繼續進行研製,於1981年提交了第13型樣槍,並進行了試驗。1983年交付了25支樣槍供部隊試驗,1988年3月,G11步槍的研製基本完成,1989年末進行定型試驗。聯邦德國國防軍原計畫訂購35萬支裝備部隊,以取代現役G3式7.62mm步槍。在1990年4月草簽批量生產契約,首批生產無殼彈步槍已少量試裝備特種部隊。但不久,因經費等原因,其生產被無限期推遲。

結構特點

G11K3式無殼彈步槍外形獨特,結構緊湊,原理新穎。槍上既無凸起的零部件,也沒有敞開的孔眼,具有許多常規步槍所沒有的特點。

1.槍

全槍主要部件有機匣、旋轉槍機槍管和彈匣。

機匣由3個易於分離的部件組成,用碳素纖維增強聚醯胺塑膠製成,呈深灰色,表面光滑,輕便堅固,耐蝕抗磨,三防能力強,對白光和紅外線反射弱,不易被敵人發現。機匣的前部作護木,其兩側有便於握持的凹槽和放置備用彈匣的導軌,上面有一供彈導軌,前端下方有插刺刀的圓形槽。上面是提把,下面是握把,握把中連帶扳機和扳機護圈,左右兩邊是快慢機柄和保險桿,便於用左右手射擊。機匣後面有槍托,側面還有背帶環。

彈匣為長條式,水平地置於槍管正上方。兩個備用彈匣平行地緊貼在槍管兩側。在接近彈匣底板處有一孔徑為25.4mm的視窗,通過它可以看到彈匣簧,簧中有一圈塗有紅色,看到紅色圈,表明彈匣已裝滿槍彈。為了便於壓彈,還研製了快速裝彈機。

槍管精錘而成,槍管和槍機外表有防腐蝕塗層。槍管、槍機、彈匣、槍機室、擊針和快慢機均被彈簧支撐在機匣里,這些活動部件由一個活塞推向後方,然後在復進簧作用下返回原位。槍機機構是一個繞槍管軸線旋轉的轉輪,稱為旋轉槍機。轉輪內有一個四邊形彈膛。轉輪被安裝在機匣內貫通兩側的大孔內,位於槍管後端,彈膛軸線垂直於槍管軸線。當一個射擊循環開始時,從上面彈匣里推一發槍彈進入彈膛。轉輪順時針旋轉90°以後,彈膛軸線對準槍管軸線,彈頭便處於射擊方向。擊發以後,轉輪倒轉90°回到初始位置,裝入下一發彈,如此循環。轉輪後方有個膨脹室,以控制無殼彈發射藥柱的燃燒狀態和膛壓。擊針也是一個旋轉部件,繞自身軸線旋轉時擊針前進打擊底火。

2.瞄準裝置

該槍採用1∶1準直式光學瞄準鏡,裝在提把內。該瞄準鏡為環形分劃,在300m射程上可自動調到1∶3.5。這種瞄準鏡清晰,視野開闊,射手可睜著兩眼瞄準,捕捉目標快,一般不會出現誤差。

3.彈藥

該槍採用DM11式4.73mm無殼彈

性能數據

口徑----4.7mm

初速----930m/s

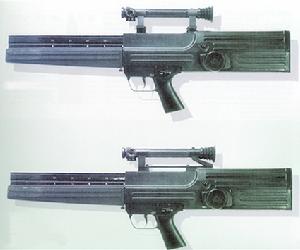

德國G11K3式4.7mm無殼彈步槍德國G11K3式4.7mm無殼彈步槍

有效射程----300m

理論射速----

連發射擊----600發/min

3發點射----2000發/min

自動方式----導氣式

閉鎖方式----轉輪槍機式

發射方式----單發、連發、3發點射

供彈方式----彈匣

容彈量----45發

全槍長----750mm

全槍寬----74mm

全槍高----295mm

槍管長(不含彈膛)----540mm

膛線----漸速膛線,右旋,纏距155mm

全槍質量(不含彈匣)----3.65kg

瞄準裝置----光學瞄準鏡

配用彈種----DM11式4.73×33,mm無殼彈
