微聲衝鋒鎗

微聲衝鋒鎗

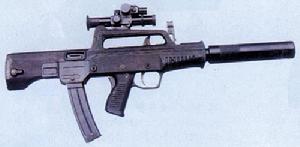

微聲衝鋒鎗屬於的輕型自動槍械,主要裝備各國空降兵、海軍陸戰隊、偵察兵等特種作戰部隊,也被世界各國警察和武裝警察用作防暴、治安武器,是一種不可缺少的跨兵種的武器裝備。這裡是對他的獨特性能,結構進行詳細介紹。

微聲衝鋒鎗

微聲衝鋒鎗:

微聲衝鋒鎗屬於的輕型自動槍械,主要裝備各國空降兵、海軍陸戰隊、偵察兵等特種作戰部隊,也被世界各國警察和武裝警察用作防暴、治安武器,是一種不可缺少的跨兵種的武器裝備。
由於特種作戰的需要,世界各國軍隊的特種作戰部隊都列裝有特種微聲槍械。從整體看,新型微聲衝鋒鎗應該屬於95槍族,其“提把+無托結構”的設計在世界眾多衝鋒槍中很有特點。微聲衝鋒鎗是我國在這一研究領域的又一重要成果。
獨特的性能
該槍槍口徑9毫米,使用9毫米“帕拉貝魯姆”手槍彈(輕型衝鋒鎗)和9毫米微聲衝鋒鎗彈(微聲衝鋒鎗),初速分別為430米/秒(輕型衝鋒鎗)和305米/秒(微聲衝鋒鎗),全槍長469毫米(輕型衝鋒鎗)和659毫米(微聲衝鋒鎗),槍管長250毫米,全槍重1.7千克(輕型衝鋒鎗)和19乾克(微聲衝鋒鎗),採用30發彎彈匣。
它採用外接式消音器(螺紋連線),使該槍可在輕型、微聲衝鋒鎗之間快速轉換,以滿足不同的作戰需求。採用槍機慣性後坐自動原理,開膛待擊、前衝擊發方式,伸縮式槍托。除了機械瞄具外,還設計有標準的“皮卡汀尼”導軌,可配裝各種光學瞄準鏡以及其它各種附屬檔案,如戰術燈等,使該槍具有全天候的作戰能力。
具體來講,該槍具有以下六個特點。
第一,採用自由槍機慣性後坐自動方式,全槍結構簡單、緊湊,使用可靠,外形流暢、美觀。
第二,重量輕、體積小,攜行及射擊等符合人機工效原則,機動性能良好,同時拆裝方便,功能齊全,具有較好的可維修性能。該槍在設計中嚴格遵循了一個人機工效的原則:在右手握槍、食指不離開扳機的條件下,左手應能順利地完成拉動拉機柄裝填彈藥、左手進行供彈具更換、右手拇指可以對變換桿進行調節,選取單、連、保險狀態。該原則的套用使該槍具有良好的人機工效和很好的使用性能。
第三,消聲系統降噪效果明顯,它的結構簡單、重量輕、加工方便,免維護,生產成本低,適合於批量生產。
第四,具有全天候作戰能力。該槍設計有標準的“皮卡汀尼”導軌,便於光學瞄具(含白光、微光)以及其它附屬檔案的安裝。另外在準星、照門上設計有自激發光陶瓷裝置,以實現簡易夜瞄,從而實現了全天候作戰能力。
目前可提供的三種光學瞄具分別為放大倍率為2.5倍紅點式的瞄具、雷射照準和1倍紅點式的白光結合型瞄具,三是1倍的反射式直瞄瞄具,這三種瞄具涵蓋了當前白光瞄具的最新形式與技術。
第五,大量採用新材料(如鐵合金、多孔消音材料等)、新工藝(如粉末注射成型等),不但降低了生產成本,更重要的是提高了武器系統的諸多性能。
第六,零件數量少,加工工藝簡單,適合批量生產,在摺疊槍托(含伸縮槍托)類衝鋒鎗中是較為明顯的。
可靠的全槍結構
由槍身組件、下機匣組件、槍機組件、發射機組件、彈匣以及消音器等零、部件組成。
槍身組件 由槍管部件和上機匣部件通過準星座、槍管座固接於一體,準星座和槍管座由鐵合金材料製成。上機匣為鋼板衝壓件,通過內表面對槍機進行上下、左右導引。機械瞄具和“皮卡汀尼”導軌全部固定在槍身組件上,可提高射擊精度。照門為四檔迴轉分劃,準星可高低、左右調整。安裝在槍管上的槍管罩和槍口帽組成膛口裝置,起到降噪、消焰作用。
另外,拉機柄裝配在機匣上,可完成向後拉動槍機,必要時轉動90°後可向前推動槍機,用後定位於機匣的前端,實現與槍機的分離。
下機匣組件 由鋁合金材料製成,容納發射機、槍托拉桿、彈匣以及快慢機等,內設拋殼挺,下連握把。
槍身與下機匣的連線是通過下機匣前端的燕尾槽同槍身上的連線座相連,後端是通過連線銷相連,抽出連線銷,直接向前拉動槍身,即可使兩大件解脫,實現全槍的拆卸。
槍機組件 由槍機部件和復進簧等零件組成,平時不拆開,需要時可把擋圈拆下,復進彈簧等件可同槍機分離。槍機上裝有拉殼鉤和固定式擊針,結構簡單,槍機運動靠機匣加強筋定位,復進簧導桿作為輔助定位。
槍機為包絡式結構,也就是槍機前端一部分套在槍管的外邊,這樣可以在保證槍管長度的條件下大大減小全槍的長度,提高武器的機動性能。
發射機組件 由10多個零件組成。其中,單、連發桿作用於阻鐵,而阻鐵則控制著槍機,其特點是單、連發桿與阻鐵可相互分離,解決了阻鐵可靠控制槍機與扳機及時四位的矛盾。保險和阻鐵的分別作用,實現了在槍機前後位置均能可靠保險,大大提高了使用的安全性能。
彈匣組件 由彈匣身、托彈板、托彈簧、彈匣底板等組成。容彈量30發,彈匣雖全彎型,但彈匣安裝在下機匣上實現直插裝卸,這樣減少了更換彈匣的時間,提高了火力的連續性。
消音系統 包括槍口裝置和消音器。槍口裝置由槍口帽、槍管罩組成,消音器由消音筒、泡沫鋁合金消音套(內套、外套)、消音器蓋組成。消音器蓋同消音筒、消音筒同槍管罩都是以螺紋相連線。
消音系統採用了增大容積降低壓力、機械阻隔減小流速、氣流不同方向相互作用消耗能量減小流速、吸振材料吸收氣體衝擊能量四種原理,綜合進行降噪消音。
槍口帽、槍管罩、消音器筒及消音器蓋的設計也很巧妙,它使槍管罩、消音器筒及槍管外壁之間形成兩層空腔。當彈丸經過槍口帽進入消音器之前,彈後的火藥氣體經消音器筒上的隔板反射,衝進這兩個空腔,形成了機械阻隔減小流速以及增容降壓的作用。當彈丸即將出膛口時,消音器蓋又有一個空間實現火藥氣體的增容降噪,這三次增容相當於數個250毫米長的槍管容積(口徑9毫米),這種容積的增加,無疑降低了膛口壓力,對降噪起到重要作用。
下機匣組件 由鋁合金材料製成,容納發射機、槍托拉桿、彈匣以及快慢機等,內設拋殼挺,下連握把。
快捷的不完全分解
該槍不完全分解只需三步即可完成。
第一步,向右按壓彈匣扣到位,即可向下直接取下彈匣。
第二步,抽出槍身後端的連線銷,向後拉動下機匣部件,將上、下機匣分開。
第三步,向後直接拉動復進簧桿,把機槍組件拆下。
