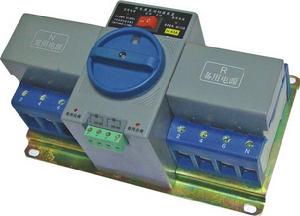

微型雙電源開關一．適用範圍
雙電源自動切換裝置(以下簡稱切換開關)使用交流50HZ,額定工作400V以下的雙電源供電系統,用自動或手動操作方式來完成常用電源與備用電源之間的切換。該切換開關主要用於醫院、商店、銀行、冶金、高層建築、軍事設施等不允許斷電的重要場合。本產品標準和技術要求GB/T14048、11-2008。
二．外形及安裝尺寸（長×寬）
外形尺寸：220×135×118
安裝尺寸：200×123
註：切換開關二極、三極與四極外形及安裝尺寸一致．
三．操作與接線
1．根據設計電路實際需要接好常用電源和備用電源（或發電機）的進出線、零線。為了確保使用安全，必須要將轉換開關的底板可靠接地，兩台斷路器出線端並聯，但相序必須一致。
2．當斷路器為三極時，將NN、NR（零線）分別接到轉換開關（N）2,（N）4（零線）端子上，否則不能正常工作。
3．轉換開關操作手柄，作為應急手柄操作之用。（但必須要按下控制模式中的“手動”狀態），才能使用操作手柄。
四．產品特點及工作條件

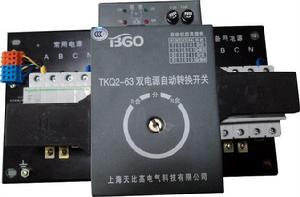

施耐德型雙電源開關2．消防電源DC24V，消防雙分；
3．體積小、結構緊湊、外型美觀；
4．無噪音運行，節能降耗，安裝方便操作簡單，穩定性能高；
5．轉換開關具有自投自復功能。
6．周圍空氣溫度上限值不超過+40℃，下限值不超過-5℃，24h的平均值不超過+35℃。
7．安裝地點的海拔高度不超過2000m。
8．大氣的相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低的溫度下，可以有較高的溫度；最濕月的月平均最低溫度為+25℃時，平均值最大相對濕度為90%，並考慮到因濕度變化發生在產品表面的凝露，應採取特殊的措施。
9.污染等級為Ⅲ極。
五．消防功能
消防電壓直流24V，必須是連續電壓，出現直流24V電壓斷開，消防功能結束。
註：要消防功能請註明。
