引燃管,是用引燃極激勵陰極輝點以起動電弧的一種汞弧管。

引燃管

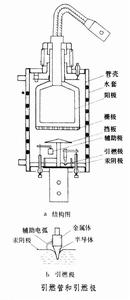

圖為一種金屬結構的引燃管,管殼為金屬圓筒,通水冷卻。陽極和柵極用石墨製成,能耐高溫而且不會與汞起作用。陽極收集電子,柵極用作控制或禁止以提高管子的耐壓。在高電壓的引燃管中,柵極多達三個。陰極前的擋板用來阻止汞蒸氣直接噴濺到陽極上,保證管子能承受較高的反向電壓。引燃極用碳化矽或碳化硼等半導體材料製成,具有較高的電阻率而且不會被汞浸潤。由於表面張力的作用,浸入液態汞中的引燃極只是下半部和汞緊密接觸,而上半部和汞之間有很小的間隙。當脈衝電流通過引燃極和汞陰極時,就在間隙之間引起火花,接著產生輔助電弧,在引燃極附近的汞陰極上產生髮射電子的陰極輝點。由於受到陽極電場加速,高速電子使汞蒸氣電離,在陽極與陰極之間形成弧光放電。調節引燃極和陽極電壓的相位差,就可以改變引燃管的著火時間,從而達到控制陽極導電時間和改變輸出迴路電壓、電流的目的。在大功率引燃管中,為了避免引燃極過熱,在陰極附近增加一輔助電極,在引燃極引燃後、主陽極著火前,陰極輝點靠輔助電極維持。為了避免通導大電流時石墨陽極放出氣體導致耐壓下降,有些引燃管採用金屬陽極,同時在汞池中加入鹼金屬以降低電弧壓降,提高管子的極限工作能力。
引燃管引燃管
引燃管套用於可控整流設備、接觸電焊設備和大功率脈衝形成裝置中,後者要求管子提供大脈衝電流和具有大的過載能力,因此往往把管子做成沒有柵極、沒有擋板的開式結構,這種管子的衝擊電流可以超過平均電流的幾十倍。
