建築工程圖紙的分類
建築工程圖紙分為建築施工圖、結構施工圖、設備施工圖。 1、建築施工圖包括建築總平面圖、建築平面圖、建築立面圖、建築剖面圖和建築詳圖。
2、 結構施工圖包括基礎平面圖，基礎剖面圖，屋蓋結構布置圖，樓層結構布置圖，柱、梁、板配筋圖，樓梯圖，結構構件圖或表，以及必要的詳圖。

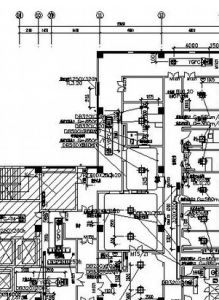

3、設備施工圖包括採暖施工圖、電氣施工圖、通風施工圖和給排水施工圖。
，根據工程性質的不同，工程圖紙也可以分為不同類型。採用平面圖表達立體外形和尺寸時，一般都採用三視圖的方法，即正視圖、側視圖、俯視圖。按照三視圖的原理，建築工程圖紙分為建築平面圖、立面圖和剖面圖，另外還包括建築詳圖和結構施工圖。建築工程平面圖分為兩大類，一類為總平面圖，另一類為表達一項具體工程的平面圖。
常見工程圖紙的圖例
（1）標題聯和會簽欄（2）比例尺
（3）定位軸線和編號（軸線是施工定位、放線的重要依據。）
（4）尺寸標註
（5）標高
（6）索引符號和詳圖符號
（7）指北針
更多信息
建築工程圖是以投影原理為基礎，按國家規定的製圖標準，把已經建成或尚未建成的建築工程的形狀、大小等準確地表達在平面上的圖樣，並同時標明工程所用的材料以及生產、安裝等的要求。它是工程項目建設的技術依據和重要的技術資料。建築工程圖包括方案設計圖、各類施工圖和工程竣工圖。由於工程建設各個階段的任務要求不同，各類圖紙所表達的內容、深度和方式也有差別。方案設計圖主要是為徵求建設單位的意見和供有關領導部門審批服務;施工圖是施工單位組織施工的依據;竣工圖是工程完工後按實際建造情況繪製的圖樣，作為技術檔案保存起來，以便於需要的時候隨時查閱。
