平麵包絡環面蝸桿傳動
一個環面蝸桿，當形成其螺旋齒面的母面為平面時，就稱為平麵包絡環面蝸桿，和相應的蝸輪組成的·
傳動稱為平麵包絡環面蝸桿傳動。
如圖1所示，設平面F與圓錐A的外表面：
相切，並一起繞刀座軸線O2一O2以角速度ω2迴轉。
與此同時，蝸桿毛坯繞其軸線O1一O1以角速度ωa.迴轉。這樣，平面F在蝸桿毛坯上形成的軌跡面便：是平麵包絡環面蝸桿的螺旋齒面，平面F就是形成該蝸桿螺旋齒面的母面。

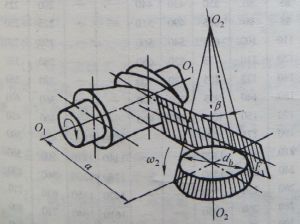

平麵包絡環面蝸桿形成原理 圖1平麵包絡環面蝸桿形成原理
平麵包絡環面蝸桿的螺旋齒面實際上是平面齒齒輪的齒面為母面經過共軛運動包絡形成的，平麵包絡環面蝸桿與該平面齒齒輪組成的傳動稱為平面一次包絡環面蝸桿傳動(TVP型)。其中，當母平面F與軸線O2一02，的夾角β=0時，稱為直齒平面一次包絡環面蝸桿傳動：當β>0時，稱為斜齒平面一次包絡環面蝸桿傳動。
以平麵包絡環面蝸桿為基本蝸桿製造出滾刀，並按傳動的共軛運動對蝸輪毛坯進行滾切，得到一種新型的蝸輪，該蝸輪與平麵包絡環面蝸桿可組成傳動副。構成該傳動副需要兩次包絡運動，因此稱為平面二次包絡環面蝸桿傳動(TOP型)。根據加工蝸桿時假想的平面齒工具齒輪的齒數Zg和傳動的蝸輪齒數Z2的不同系，平面二次包絡環面蝸桿傳動分為典型傳動(Zg=Z2)和--般型傳動(Zg>Zz)兩種形式(如圖2)。推薦採用一般型傳動。
