帶頸視鏡

帶頸視鏡,用於石油、化工、化纖、醫藥、食品等工業生產裝置中,能隨時觀察液體、氣體、蒸汽等介質的流動反應情況,是保障正常生產不可缺少的附屬檔案。

帶頸視鏡用於石油、化工、化纖、醫藥、食品等工業生產裝置中,能隨時觀察液體、氣體、蒸汽等介質的流動反應情況,是保障正常生產不可缺少的附屬檔案。

一、產品簡介

標準型帶頸視鏡標準型帶頸視鏡
帶頸視鏡又稱為壓力容器視鏡,與常規設備視鏡的區別就在於視鏡底部多了一截管子,就是我們說的“頸”,其作用就是把視鏡的密封與焊接口分了開來,使焊接應力對視鏡密封面的影響減少到最小.帶頸視鏡的“頸”,還分為標準型和非標型。

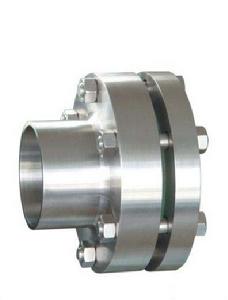

非標帶頸視鏡非標帶頸視鏡

二、適用範圍

1.化工,石油化工生產中的弱腐蝕性物料,如:水,氨,油品,烴類等。
2.化工生產中的腐蝕性物料,如:燒鹼,濃稀硫酸,碳酸,醋酸,酯酸等。
3.製冷中的低溫物料,如:液甲烷,液氨,液氧和各種冷劑。
4.輕工食品,製藥生產中有衛生要求的物料,如:啤酒,飲料,乳製品,糧漿醫藥用品等。

三、技術參數

主體材質 A3 304 304L 316 316L 玻璃鋼 襯裡
視窗材質 鋼化硼矽玻璃 石英玻璃
螺帽螺栓 20# 304 304L 316 316L
密封墊片 丁晴橡膠墊片 聚四氟乙烯墊片 金屬墊片 石墨墊片
密封面 突面(RF) 平面 (FF) 凹凸面(MFM) 榫槽面(TG)
法蘭標準 HG GB hgj JB ANSI JIS DIN BS NF
製造檢測標準 HGJ501-502-86
工作溫度 碳鋼: -30℃ ~ +350℃ 不鏽鋼: -80℃ ~ +480℃
玻璃耐溫 鋼化硼矽玻璃:≤200℃,石英玻璃 :1000℃
玻璃耐壓 鋼化硼矽玻璃片:≤2.5MPa 石英玻璃片:≤2.5MPa
鋼化硼矽玻璃筒:≤0.6MPa 石英玻璃筒:≤0.6MPa
允許急變溫度 <60℃
外表 碳鋼: 防腐油漆 不鏽鋼: 酸洗處理或防腐油漆

四、參照標準

HGJ501-86壓力容器視鏡

五、規格尺寸

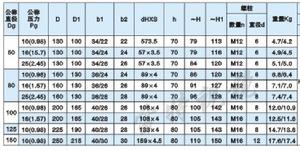

帶頸視鏡尺寸圖帶頸視鏡尺寸圖

六、維護保養

1、視鏡是用於觀察液體、氣體、蒸汽等介質的流動反應設備,其視窗玻璃應保持乾淨無灰塵。
2、視窗玻璃屬宜損件,安裝視鏡時要小心輕放。
3、玻璃耐溫耐壓有一定的局限,請嚴格執行說明書上之規定。
4、允許急變溫度<60℃,玻璃因溫差過大會破裂。
