概述
直讀式巷幫離層指示儀是一種可以監測頂板岩層移動的檢測裝置，它可以分別顯示錨桿長度範圍內和錨桿同範圍外的頂板岩層的離層情況。
結構組成

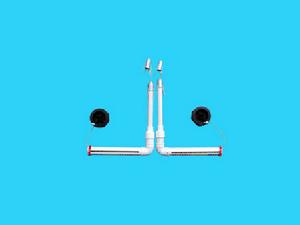

巷幫離層指示儀主要由基點錨頭、測繩、套筒、內測筒、外測筒組成
監測原理
深基點錨頭應固定在鑽空深部5m處穩定岩層內，淺基點固定在鑽孔2-2.5m處(鑽桿端部位置)。當錨桿錨固範圍內有離層時，頂板(套管)沿外測筒向下移動，移動量有由測筒標尺指示。當錨固範圍頂板離層時，外測筒與頂板相對位置不變，但沿內測筒向下滑動，表明頂板有離層，離層量由內測筒標尺指示。當錨桿錨固範圍內、外都有離層時，內外測筒分別有離層顯示，其顯示值之和為總離層值。
套用
通過對各類錨網巷道進行的全面的頂板離層觀測，普遍認識到頂板離層觀測對錨網巷道的支護、改革起到一定的指導和警示作用。根據頂板離層儀觀測到的數據整理分析，得出不同的地質條件、岩性變化情況，總結出了錨網巷道錨網範圍內離層量最大應控制在45-50mm，否則應及時採取其它有效的支護措施，防止頂板事故的發生，確保全全生產。
