差速鏈流水線

介紹

差速鏈流水線是以鏈條作為牽引和承載體輸送物料,鏈條可以採用普通的套筒滾子輸送鏈,也可採用其它各種特種鏈條。

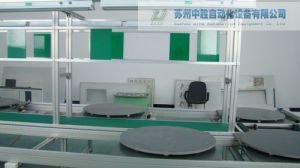

差速鏈流水線差速鏈流水線

套用特點

差速鏈流水線採用DQ912鋁合金型材作為導軌,以三倍速鏈條為傳輸介質,電動、氣動控制相結合,整體運行處相對自由節拍狀態,廣泛套用於電視機、顯示器、儀器儀表、空調、燃氣具、機車配件、汽車配件等產品的裝配、調試及檢測作業。同時可與提升機或懸掛輸送線、自動搬運機械手組成立體交叉的循環生產系統。 差速鏈流水線吉億特

工程規格及參數

1、線體長度根據產品的裝配工藝編排計算得出; 2、線體高度為2M,其中工作面高度750±20mm可調; 3、線體寬度:1200mm,根據產品規格自由定; 4、線體配置: 1)日光燈,2)電風扇,3)氣管配有快換節口,4)工藝圖板, 5)工具箱配有220V電源插座,6)隔台板;

原理說明

採用特製鋁合金型材作導軌,用增速鏈拖牽工裝板作為輸送介質。流水線採用組合式裝配模式,工位數可按工藝要求設定。工位配置有腳踏開關、電源插座、工位阻擋器、工藝圖板、照明等,線體上設有頂升平移機、頂升旋轉台等,使整個流程達到自動化工作狀態。
