工程設計概算

項目概況：
結構類型：磚混結構，5+2層；

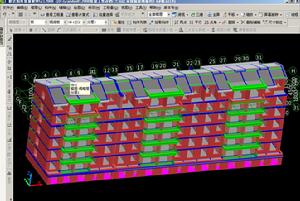

結構設計特點主要體現在：砼外凸腰線、坡屋面、條形基礎、南北飄窗；如下圖：

在這裡我僅就磚混結構中的部分附屬構件的處理談一下個人思路，權作拋磚引玉。
1、排煙（氣）道的處理
和大多數的住宅樓一樣，本工程廚房、衛生間均設定了成品排煙（氣）道。依據設計圖紙，需要計算和排煙道相關的工程量如下表：
序號需要計算的工程量項目備 注1成品排煙（氣）道長度預留洞口與成品排煙（氣）道外徑尺寸吻合，通樓層高度設定2排煙道貼牆面牆面不做飾面 3排煙道外露面飾面做法同其他牆面做法
綜合上表因素，確定將煙道定義為附牆垛；

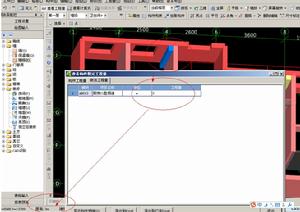

工程量計算結果如下：

2、不同厚度斜屋面的繪製
在同一平面結構中，存在厚度不同的現澆板的情況是很普遍的，而且繪製起來方法也很靈活多樣。但是在斜屋面結構中，同一斜面上存在不同的板厚，這種情況又該如何處理？這是我們值得思考的問題。一般情況下，斜屋面的頂標高、底標高需要結合剖面圖確定；如果存在不同的板厚，就需要分段確定標高，做起來比較的繁瑣也極易出錯。在這裡，我向大家推薦一種方法，至少可以簡化一下步驟吧。

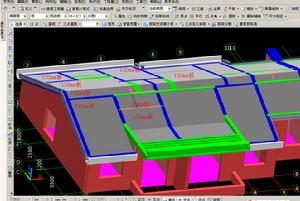

如上圖，繪圖步驟如下：1、分別定義120mm\100mm\130mm厚度現澆板；2、以120mm為基準，繪製現澆板；3、以屋脊線、轉折線為基準線分割120mm現澆板；4、利用三點定義斜板功能，設定斜屋面；5、執行平齊板功能；6、找到100mm\120mm斜板位置，以此位置為基線分割120mm斜屋面圖元；7、選中相應的板塊，修改屬性對話框名稱為100mm或者120mm板；這樣，一切OK！軟體會在保持斜屋面整體坡度不變的前提下把不同板厚的現澆板區別開來；
3、飄窗設定

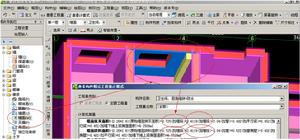

定義飄窗構件需要特別注意的是：屬性編輯框中“離地高度”不是到窗台的高度，而是到飄窗底板底標高的高度；在這裡，大家往往有“窗台高度”的慣性思維，飄窗一旦繪製，不仔細觀察圖元還很難發現錯誤；

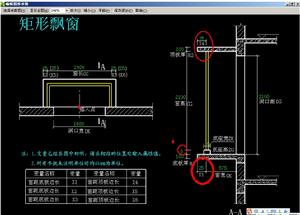

飄窗圖元參數的輸入中要特別注意幾個數據，如下圖：

施工圖中一般僅標註飄窗板的外挑寬度和長度，門窗表也僅標明洞口寬度；X1 X4數據如何確定呢？作者認為：首先可以查看選用的圖集中是否有明確的數據參考？如果沒有，那么在招標答疑或者圖紙會審過程中應作為一項問題重點提出；

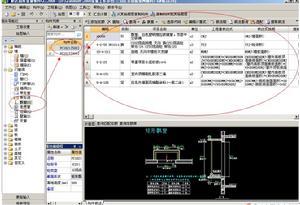

繪製較少的圖元，計算儘可能多的工程量，這是我們利用軟體的最終目的。那么要想實現這個目標，就是要儘可能全面利用構件代碼。飄窗構件的定義如下

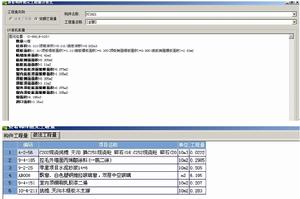

由上圖我們可以看到，定義一次構件，繪製一個飄窗圖元，我們可以把飄窗頂板、底板的內外抹灰、飾面塗料\飄窗板砼工程量\飄窗板模板面積\飄窗塑鋼窗面積全部計算出來；計算結果如下圖：

4、標高屬性設定的技巧
在GCL2008軟體的使用過程中，我們需要頻繁地輸入一些標高。就常規構件來說，軟體默認的是層底標高、板頂標高、板底標高等，我們是不需要特別修改的。但是，對於下列情況，我們就需要特別修改：女兒牆頂標高、上翻梁頂標高、下沉板頂標高等；在這裡我建議大家儘可能少用具體數據，而多採用類似“層底標高+**、層頂標高+**”的形式修改；這樣處理的優勢在於：方便樓層之間構件複製，且避免構件圖元重疊的錯誤提示。
5、砼、磚條形基礎組合定義一次繪製圖元的不適用性
在繪製條形基礎的時候，我們早已習慣了按照基礎詳圖編號定義條形基礎，把磚條形基礎、砼條形基礎作為同一條形基礎構件下的條基單元分別定義，一次繪製完成。這種習慣沒有什麼錯誤可言；但是，在此我更想提醒朋友們一句：定義條形基礎前多打一個問號，仔細分析一下基礎平面圖上，磚條形基礎和砼條形基礎是不是都是同時平行布置的？其實不然，好多情況下，砼條形基礎的上面，磚條形基礎都是斷開的；在同一項目內，這種情況比較普遍的話，我建議大家把砼條形基礎、磚條形基礎分開來定義，分別繪製；這樣即達到了靈活布置磚條形基礎的目的，同時也保持了砼條形基礎的連續（不間斷）性，為導入GGL2009軟體準確計算砼條形基礎鋼筋創造了條件。
