概述
在電力行業中,眾所周知,無功補償櫃在電力系統中是不可或缺的,然而越來越大容量的用電設備讓補償櫃變得毫無用處,越來越複雜的用電環境更讓補償櫃無所適從,市場急需一種新型的節能設備取代補償控制櫃。UniquePower 優士能引入了當前領先的用戶電力技術(Custom Power Technology)這一概念,以柔性交流輸電系統(Flexible AC Transmission System)為基礎,採用不對稱-潮流控制(Asymmetry-Power Flow Controller)技術(即A-PFC技術),憑藉電力電子技術和高新材料,使設備的電網系統具有了快速、精確、平滑、連續和靈活的柔性控制能力,從而協助提高整個電網系統運行的可控性和安全性,達到提升輸電效率的目的。這樣,既節約了電能,也淨化了電網,很受市場歡迎。
基本原理
根據國家電力公司電力科學研究院對電力系統網損做過的調查(《能源部電力科學研究院電力系統網損調查分析報告》),從左圖中可以看出,我國電力系統的網損比例大致為1.5:1.1:2.5,其中,在10KV及其以下配電網的降損是潛力最大的。在低壓用戶中,大多數感性負載(電動機,扼流圈,變壓器,感應式加熱器,電焊機等)都會使所加的電壓改變方向,但仍將電流方向(如正向)維持一段時間。當電流和電壓反向時,電流和電壓之間存在相位差,此時,產生負的功率並反饋到電網中。當電流和電壓再次同相時,就需要同樣大小的能量在感性負載中建立磁場。這種磁場交換能量主要靠上級電網遠距離輸送,同時這種能量在電網中流動造成線損、電壓降增大,降低了電能質量、電網的經濟效益和配電變壓器的供電能力。因此,採用A-PFC技術來降低線損、穩定系統電壓、動態平衡線路能量,對整個電網系統的安全和經濟運行有著重要的意義。A-PFC技術主要作用是降損節能,在快速調校功率參數的同時,改善線路電能的有功效率,大幅度動態的降低負荷電流,同樣線路的有功損耗就成倍地降低,這樣就充分發揮了設備的運行效率,降低了線路的電能損耗,從而達到節電的效果。優士能是全自動化、數位化、智慧型化產品,能在每一個電網周期對所有數據進行分析,在1ms內計算出當前用電環境的數據,並自動調整自身狀態,選取最優值,它還能將所有相的諧波分量同時計算出來,在有諧波的情況下工作也能遊刃有餘,濾波型優士能更能大大地濾除諧波電流。

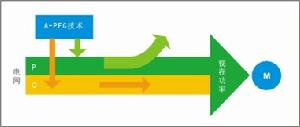

組成結構
![示意圖](/img/a/326/nBnauM3XwMjMzATNzgTNwMDN5MTM3QDO4MDM2MTNwAzMxAzL4UzLxIzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
■創新的不對稱-潮流控制(A-PFC)技術。既可通過其直流側能量緩衝裝置進行有功功率控制,又可通過其串、並聯側對系統進行無功功率控制。與傳統意義上單一功能的無功補償等設備有本質上的區別。
■獨特的A型結構控制。面對複雜的電網環境,如何將交流採樣、電量統計、消除電壓閃變和電壓波動、諧波分析、LCD中文顯示等功能有效地結合在一起一直是攻克的難題,優士能首次採用全新的控制策略,通過A型結構將各功能模組置於中央處理器的統一管理下,很好地解決了數據擁擠問題。
■創新採用瀑布式程式模式。在底層開發階段,對所有程式採取從上至下的統一開發模式,即瀑布式程式模式。這種模式有效地解決了傳統的節能產品程式功能單一、數據冗餘的問題,並防止因程式嵌套而造成的功能互鎖、系統當機等現象,優士能可以將所有問題在10-30ms內解決。
■首次引入了超低負荷閉鎖功能。優士能可以在小電流時對輸出進行閉環自鎖,也可在無電流或斷線時自動退出運行,極大地提高了系統的安全性。並提供上電、掉電、過壓、欠壓、過流、欠流保護等多種保護功能。
■引入了功率積體電路,並採用全控器件。相比傳統節能設備採用的分立器件或功率器件,優士能率先採用全控器件,通過控制脈衝控制器件的導通和關斷,不僅極大降低了器件的控制功率,而且大幅提升了器件導通和關斷的的轉換速度,從而使器件的工作頻率實現由工頻-中頻-高頻的不斷轉變。
特性
1、雙通道檢測系統。因採用複合控制策略,有效地解決了系統工作時產生的震盪,可以在全過程內實現精確控制。2、備報警和故障功能。預留報警器接口,可以切斷控制設備,有效地保護了用電設備。
3、設有上電復位自檢和看門狗電路,保證了設備的不間斷運行,並確保在運行過程中不當機。
4、有專用數據存儲模組,所有參數在系統掉電後仍能保持記憶。
5、全數字式設計,軟、硬體模組化結構,並通過了電磁兼容設計,整體抗干擾能力強,運行可靠,操作簡單。
類型
1、集控型:YP-3-0100P,主要針對三相平衡場所。2、分控型:YP-3-0100C,用於三相極端不平衡場所。
3、濾波型:YP-3-0100FT,針對濾波污染嚴重的場所,對5、7、11次諧波具有優異的濾除功能。
適用範圍
優士能原則上可適用於一般通用用電場所,若從經濟、效果及安全等因素綜合考慮,負荷變化大的大功率設備或大功率車間線路(或變壓器)使用優士能則效益更為明顯。主要適應範圍為:
1、工廠使用大量的非同步電氣設備,無功功率損耗變化大、不穩定,如塑膠工廠使用的擠塑機、注塑機,以及其他行業的升降機、衝壓機、電梯、破碎機、電焊機、礦山傳送帶等。
2、負載具有快速或極快的無功功率變化,如汽車製造廠、船舶製造廠等點焊機、縫焊機、焊接機的無功補償。汽車製造廠點焊機負荷變化極為快速,並且引發大量的無功功率,總電壓值的減少會導致電焊質量差並影響焊接的生產效率。
3、大功率的電機直接連到電網,在起動的時候消耗很大的電流(比穩態的時候高出6倍)。高的電流損耗可以在變壓器的高壓側和低壓側產生明顯的電壓降落,這樣會影響同一電網的其他負載,降低起動力矩、增加起動時間。
4、鋼廠軋機、港口橋吊、工廠吊車等場合,工作周期內需要大量無功能量,高的無功電流損耗可以在變壓器的高壓側和低壓側導致明顯的電壓降落,特別在軋機軋制、吊車起升下降的過程中閃變、電壓波動非常明顯。對於功率因數低、大型電感性負載變化而對其它設備的正常運轉造成影響的場合。

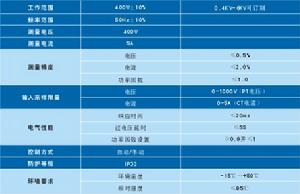

技術參數
![參數圖](/img/a/2c5/nBnauM3X3QDN0YTNzgTNwMDN5MTM3QDO4MDM2MTNwAzMxAzL4UzL4EzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
