概述

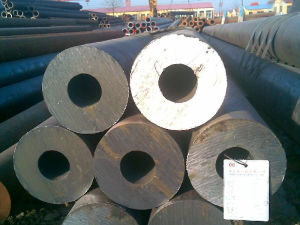

小口徑厚壁無縫管是指外徑和壁厚之比小的鋼管,目前最小口徑可達到3mm,壁厚最小到1mm.。小口徑厚壁無縫鋼管重量公式:[(外徑-壁厚)*壁厚]*0.02466=kg/米(每米的重量)
小口徑厚壁無縫鋼管多用於雙面埋弧焊生產工藝,產品經折彎、合縫、內焊、外焊、矯直、平頭等多道工序,達到美國石油學會標準要求。大口徑厚壁鋼管多套用於大型的鋼結構建設之中,做主體支撐部分,例如橋樑打樁、海底打樁、高層建築打樁。
主要用做石油地質鑽探管、石油化工用的裂化管、鍋爐管、軸承管以及汽車、拖拉機、航空用高精度結構管等。
小口徑厚壁無縫鋼管材質包括:10#、20#。25#、35#、45#、16Mn等。
生產工藝流程圓管坯→加熱→穿孔→三輥斜軋、連軋或擠壓→脫管→定徑(或減徑)→冷卻→矯直→水壓試驗(或探傷)→標記→入庫
按生產方法不同可分為熱軋管 、冷軋管 、冷拔管、擠壓管等, 熱軋無縫管一般在自動軋管機組上生產,實心管坯經檢查並清除表面缺陷截成所需長度, 在管坯穿孔端端面上定心 然後送往加熱爐加熱 在穿孔機上穿孔 在穿孔同時不斷鏇轉和前進, 在軋輥和頂頭的作用下, 管坯內部逐漸形成空腔稱毛管, 再送至自動軋管機上繼續軋制最後經均整機均整壁厚, 經定徑機定徑, 達到規格要求, 利用連續式軋管機組生產熱軋無縫鋼管是較先進的方法, 若欲獲得尺寸更小和質量更好的無縫管, 必須採用冷軋 冷拔或者兩者聯合的方法冷軋通常在二輥式軋機上進行, 鋼管在變斷面圓孔槽和不動的錐形頂頭所組成的環形孔型中軋制, 冷拔通常在單鏈式或雙鏈式冷拔機上進行 擠壓法即將加熱好的管坯放在密閉的擠壓圓筒內穿孔棒與擠壓桿一起運動, 使擠壓件從較小的模孔中擠出, 此法可生產直徑較小的鋼管。


常見材質
10#無縫鋼管、20#無縫鋼管、45#無縫鋼管、SA106B無縫鋼管、ST45.8-Ⅲ低合金無縫鋼管、20cr、40cr、16Mn低合金無縫鋼管、Q345D低溫合金無縫鋼管、27SiMn低合金無縫鋼管 、12Cr1MoVG合金管 、15CrMo 、10CrMo910、Cr5Mo合金管、A335P11合金管、10CrMo910(P22)合金管、A335P91(T91)合金管、鋼研102(12Cr2MoWVTiB)等小口徑厚壁無縫鋼管規格表
小口徑厚壁無縫鋼管規格表16*2 | 24*4 | 32*3 | 37*5 | 42*4 | 45*9 |
16*2.5 | 25*2 | 32*4 | 37*6 | 42*5 | 45*10 |
16*3 | 25*2.5 | 32*5 | 37*7 | 42*6 | 46*2 |
17*2 | 25*3 | 32*6 | 37*8 | 42*7 | 46*3 |
17*2.5 | 25*4 | 32*7 | 38*2 | 42*8 | 46*4 |
17*3 | 25*5 | 33*2 | 38*3 | 42*9 | 46*5 |
18*2 | 26*2 | 33*3 | 38*4 | 42*10 | 46*6 |
18*2.5 | 26*3 | 33*4 | 38*5 | 43*2 | 46*7 |
18*3 | 26*4 | 33*5 | 38*6 | 43*3 | 46*8 |
19*2 | 26*5 | 33*6 | 38*7 | 43*4 | 46*9 |
19*2.5 | 26*6 | 33*7 | 38*8 | 43*5 | 46*10 |
19*3 | 27*2 | 34*2 | 38*9 | 43*6 | 47*2 |
19*3.5 | 27*3 | 34*3 | 40*2 | 43*7 | 47*3 |
20*2 | 27*4 | 34*4 | 40*3 | 43*8 | 47*4 |
20*2.5 | 27*5 | 34*5 | 40*4 | 43*9 | 47*5 |
20*3 | 27*6 | 34*6 | 40*5 | 43*10 | 47*6 |
20*3.5 | 28*2 | 34*7 | 40*6 | 44*2 | 47*7 |
21*2 | 28*3 | 35*2 | 40*7 | 44*3 | 47*8 |
21*2.5 | 28*4 | 35*3 | 40*8 | 44*4 | 47*9 |
21*3 | 28*5 | 35*4 | 40*9 | 44*5 | 47*10 |
21*4 | 28*6 | 35*5 | 40*10 | 44*6 | 48*2 |
22*2 | 29*2 | 35*6 | 41*2 | 44*7 | 48*3 |
22*2.5 | 29*3 | 35*7 | 41*3 | 44*8 | 48*4 |
22*3 | 29*4 | 36*2 | 41*4 | 44*9 | 48*5 |
22*4 | 29*5 | 36*3 | 41*5 | 44*10 | 48*6 |
23*2 | 29*6 | 36*4 | 41*6 | 45*2 | 48*7 |
23*2.5 | 30*2 | 36*5 | 41*7 | 45*3 | 48*8 |
23*3 | 30*3 | 36*6 | 41*8 | 45*4 | 48*9 |
23*4 | 30*4 | 36*7 | 41*9 | 45*5 | 48*10 |
24*2 | 30*5 | 37*2 | 41*10 | 45*6 | 50*2 |
24*2.5 | 30*6 | 37*3 | 42*2 | 45*7 | 50*3 |
24*3 | 32*2 | 37*4 | 42*3 | 45*8 | 50*4 |
執行標準
結構管GB8162-2008流體管 GB8163-2008
低中壓鍋爐管 GB3087-2008
高壓鍋爐管 GB5310-2008
化肥專用管 GB6479-2000
石油裂化管 GB9948-88 。
