導繩器

導繩器

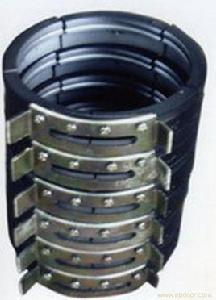

導繩器又叫排繩器,是電動葫蘆的配件之一,它的作用是使鋼絲繩能整齊地排列在捲筒上,以防鋼絲繩混亂、重疊等,從而引起電動葫蘆產生機械故障,損壞電動葫蘆。

基本介紹

導繩器在鋼絲繩電動葫蘆(簡稱電動葫蘆)上起壓繩、排繩的作用。國內使用的導繩器大多採用鋼帶聯接分塊導繩螺母式結構,使用者的普遍反映是:

(1)製造工藝複雜,需將加工後的整體導繩螺母均勻切成五小塊,再用鋼帶聯接起來。

(2)只能擋繩,不能有效地壓繩,達不到JB/ZQ8004-8,鋼絲繩電動葫蘆產品質量分等的優等品質量指標—在沒有吊鉤自重作用力時,鋼絲繩應能自由地從導繩器出繩口中排出。

(3)當鋼絲繩受斜拉時,鋼帶易折斷。

(4)大噸位電動葫蘆的導繩器重量大。

在研製H型電動葫蘆時,參考國外先進產品結構,結合我廠的實際情況,研製了一種電動葫蘆用新型導繩器 。

新型的結構

導繩器採用兩半式結構:出繩塊固定在前導繩螺母上,在出繩塊上有一角形加強板,後導繩螺母兼有擋繩的作用,在導繩器上方裝有由彈簧、壓繩輪、軸承組成的壓繩裝置,壓繩裝置能產生鋼絲繩自由地從導繩器出繩口排出所需的正壓力。

新型的優點

新型導繩器與正在使用的導繩器相比,在使用性能方面具有明顯的優點,主要體現在:

(1)導繩器的導繩螺母、出繩塊採用具有韌性、耐磨、耐腐蝕、密度小的高強度工程塑膠—鑄型(MC)尼龍壓塑成型,製造工藝簡單。鑄型(MC)尼龍的技術性能參數如附表。

(2)導繩器的前、後導繩螺母用銷軸聯接,裝拆方便。出繩塊在出繩方向有10°的斜角,當鋼絲繩傾斜時,由於鑄型(MC)尼龍有韌性,導繩器可以承受≤3°的斜拉。

(3)鑄型(MC )尼龍密度小,有良好的自潤滑性和彈性,因此導繩器的重量輕,對鋼絲繩無磨損,能延長鋼絲繩的壽命。

(4) H型電動葫蘆H1基型,按照ZBJ80013.4-89+鋼絲繩電動葫蘆試驗方法》進行了各種試驗。在沒有吊鉤自重作用力時,鋼絲繩能自由地從導繩器出繩口中排出,達到JB/ZQ8004-89中優等品的質量指標;在M4級的額定載荷下進行累積工作120。小時的壽命試驗後,檢驗導繩器,除出繩塊、壓繩輪局部磨損外,沒有產生其它影響使用性能的損壞。

(5)可以直接作為防爆等特種電動葫蘆的導繩器使用 。

套用

CD1、MD1型電動葫蘆現採用的都是圓環式導繩器。導繩器本身不能轉動,當捲筒轉動時,隨鋼絲繩卷繞,由螺紋槽帶動沿軸向移動,隨時將所纏繞的鋼絲繩準確地引入、引出捲筒的螺鏇槽,鋼絲繩由導繩器的缺口排出。導繩器工作時側向受力很大,因此常容易引起折段,是電動葫蘆上最易損壞的零件之一。

優點

(1)避免鋼絲繩的纏繞,保證電動葫蘆正常工作;

(2)延長鋼絲繩、捲筒的使用壽命;

(3)互換性好,質量穩定。

性能要求標準

起重機廠導繩器性能要求標準

(1)能順利地出入繩;

(2)能可靠地壓繩,使鋼絲繩不能起跳離槽;

(3)能流暢移動,排繩而不亂繩;

(4)導繩器安裝拆卸與維護保養方便;

(5)導繩器應耐磨;

(6)保證鋼絲繩在捲筒軸線方向有一定偏角而不發生繩筒間干擾;

(7)當與起升限位器配合使用時,應能保證可靠限位作用等 。
