對輥式破碎機設備

簡介

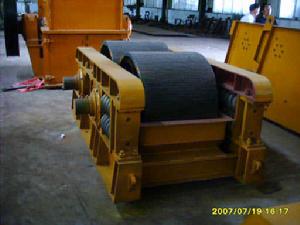

對輥破碎機

對輥破碎機(輥式破碎機,雙輥破碎機,對輥式破碎機,雙齒輥破碎機)主要有機體、輥子、長齒齒輪與安全彈簧等部分組成。有雙電機、雙皮帶輪傳動。對輥破碎機傳動是由電動機經三角皮帶帶動兩個輥子做相對方向旋轉，完成物料破碎。輥子間隙可以在規定範圍內調節，以控制出料粒度大小。

工作原理及結構

1、該系列對輥式破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。
2、出料粒度的調節：兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
3、驅動機構是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎後的成品從底架下面排出。
4、為了安全，傳動部分應根據實際情況自行安裝安全罩。

技術參數

型號	2PGG 400×250	2PGG 610×400	2PGG 750×500Ⅰ	2PGG 750×500Ⅱ	2PGG 1000×800	2PGG 1200×800
最大進料粒度（mm）	32	70	55	50	≤25	70
出料粒度（mm）	2-8	10-30	10	5	≤5	4
生產能力 (噸/小時)	6-24	22-66	11	7	25-35	35
電動機功率 (千瓦)	11	15×2	37	37	2×45	2×37
重量(公斤)	1300	3317	6950	6950	22935	23600
