對稱道岔是我國煤礦窄軌鐵路道岔的一種類型，是窄軌道鐵路線路連線的基本設備。
簡介
對稱道岔標準化、系列化對煤礦或其他礦山的設計、建設和生產也是非常重要的。煤礦窄軌鐵路道岔鋪設方便、迅速，具有嚴格的製造、驗收標準，其軌型、軌距、轉轍角度系列化，適用於我國煤礦行業多變的使用情況。

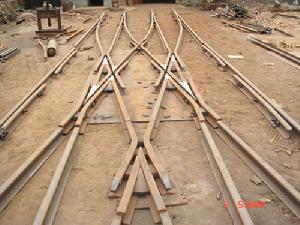

對稱道岔礦用窄軌對稱道岔
類型
煤炭工業部窄軌鐵路計有600、762、和900mm三種軌距；15、22、30、38、和43、KG/m五種軌型；其中有單開道岔、對稱道岔、渡線道岔和少量的交叉渡線道岔、對稱組合道岔、菱形交叉道岔、四軌套線七種類型。各種道岔按照不同類型分別有2#、3#、4#、5#、6#、7#、8 #、10#、八種轍叉號數、又按不同的轍叉號數配備了4、6、9、12、15、20、25、30、40、50、70m十一種曲線半徑道岔標準設。
系列
窄軌鐵路道岔標準設計共有615、715、915、622、722、922、630、730、930、938、643十一個系列，設計共完成166個品種。
型號組成及說明
（1）型號第一個字母Z代表窄軌鐵路道岔類型代號；
（2）型號第二個和第三個字母、DK,DC,DX,JD,DZ,JC,TX分別代表單開、對稱、渡線、交叉渡線、對稱組合、菱形交叉、四軌套線道岔的型式代號。
（3）主要參數中第一段數字的6、7、9、分別代表道岔軌距，6=600，7=700，9=900mm,主要參數第一段數字的15，22，30，38，43，分別代表道岔軌型，kg/m。
基本知識
道岔是個大家族，最常見的是普通單開道岔。它由轉轍器、連線部分、轍叉及護軌三個單元組成。轉轍器包括基本軌、尖軌和轉轍機械。當機車車輛要從A股道轉入B股道時，操縱轉轍機械使尖軌移動位置，尖軌1密貼基本軌1，尖軌2脫離基本軌2，這樣就開通了B股道，關閉了A股道，機車車輛進入連線部分沿著導曲線軌過渡到轍叉和護軌單元。這個單元包括固定轍叉心、翼軌及護軌，作用是保護車輪安全通過兩股軌線的交叉之處。
大家可能已經發現，車輪在通過轍叉時，從兩根翼軌的最窄處到轍叉心的最尖端之間有一段空隙，這就是道岔的有害空間。車輪通過此處時，有可能因走錯轍叉槽而引起脫軌。設定護軌的目的也就在此，它要強制引導車輪的運行方向。儘管如此，這個有害空間存在限制了列車通過道岔的速度，對開行高速列車十分不利。
解決道岔有害空間的根本之道，當然是消滅有害空間。既然普通道岔做不到，就必須研製特殊道岔——活動心軌道岔。
活動心軌最主要的特點是轍叉心軌可以板動。當我們要開通某一方向股道時，活動心軌的轍叉心軌就與開通方向一致的翼軌密貼，與另一翼軌分開，這樣一來，普通道岔的有害空間就不存在了。實踐證明，消滅了道岔有害空間，行車更加平穩，過岔速度限制較小，因而特別適合運量大，需要開行高速列車的線路使用。
既然有單開道岔，就有雙開道岔、三開道岔以及多開道岔（複式交分道岔）等。
道岔各有其代號，比如9號道岔、12號道岔、18號道岔等等。這個代
號可不是隨便排列的，它實際上代表了轍叉角（α）的餘切值，也就是轍叉心部分直角三角形兩條直角邊FE和AE的比值，即N=cotα=FE/AE，N就是道岔號。顯而易見，轍叉角α越小，N值就越大，導曲線半徑也越大，列車側線通過道岔時就越平穩，允許過岔速度也就越高。所以採用大號道岔對於列車運行是有利的。不過，事物總有它的兩面性，道岔號數越大，道岔越長，造價自然就高，占地也要多得多。因此，採用什麼號數的道岔要因地制宜，因線而異，不可一概而論
（turnout guard rail）固定型轍叉的重要組成部分，設於固定轍叉的兩側。是控制車輪運行方向，防止其在轍叉有害空間衝擊或爬上轍叉心軌尖端，保證行車安全的重要設備。在可動心軌轍叉中，一般僅在側股設護軌，用以防止心軌的側面磨耗。
故障及處理方法
1.了解道岔故障情況
首先詢問車站值班員故障現象，然後在控制台上操縱道岔試驗。
2.登記道岔停用設備
3.判斷是道岔室內還是室外的原因
①如果是單動道岔，在操動時控制台的電流表有指示，說明動作道岔的電已送至到道岔。如果這時道岔不能操到規定位置，是室外原因。在操動道岔時，如果控制台的電流表沒有指示，首先到機械室的室外分線盤測量該道岔有沒有電壓，如果有電壓說明動作道岔的電已送出，是室外故障。
②如果是雙動道岔，在操動時控制台的電流表動一下就不動了，說明動作道岔的電已送到了一動道岔，故障出在一動道岔以後，是室外故障。
③如果道岔定、反位都能操動，就是沒有表示。用萬用表交流250v檔，在分線盤測量X1(或X2）與X3間有無交流110V左右電壓，如果有電壓，則是室外故障，否則是室內故障
