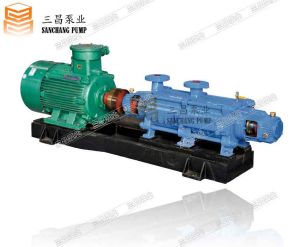

產品簡介
對稱型多級泵是為滿足用戶需求而設計的一種高效、節能及使用壽命長的先進型多級離心泵產品，採用國外高效、節能水利模型，改變了傳統多級泵帶平衡裝置的設計，並加速了高壓多級泵的技術發展。依據API610標準研發製造，在行業內居於技術領先地位。具有高效區寬、性能範圍廣、汽蝕性能好、運轉安全和平穩、噪音低、易損件少，安裝維修方便等優點。

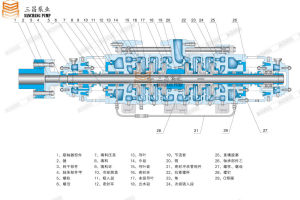

對稱型多級泵結構說明
對稱型多級泵分為前部和後部兩部分，兩部分葉輪進口方向相反，末級葉輪均裝入蝸形壓水室中，末級葉輪之間可使用浮動密封、迷宮密封、電磁密封等密封機構。被輸送介質的潤滑性較好時，也可在該部位裝入滑動軸承。第一組未級葉輪裝後密封環並用卸荷管調整後密封環範圍以內的壓力使新型多級泵軸向力趨於零。總級數i可以為奇數，也可以為偶數。與現有技術中的單吸多級節段式離心泵相比省去了平衡盤、平衡鼓等專用平衡機構，與現有技術中的蝸殼式多級泵相比，省去了級與級之間的大部分過道，奇數級時的一個雙吸葉輪並適用於多級數情況。適用於各種規格型號的立、臥式多吸離心泵。
對稱型多級泵結構圖套用範圍
可用於輸送顆粒含量≤1.5%，顆粒≤1.3mm，溫度≤105℃的清水或物理化學性質類似於清水的其它液體。也可通過改變泵的材質(和結構)、密封形式和增加冷卻系統用於輸送溫度≤225℃熱水、油類、腐蝕性或含磨料的介質等。
型號說明
例：ZD280J-43X8ZD—對稱平衡型多級泵
280—設計點流量（m3/h）
J—機械密封（不標註為填料密封）
43—設計點泵的單級揚程（m）
8—泵的級數為8級
性能參數
流量範圍：Q=3.75-1100m3/h揚程範圍：H=50-1800m
輸送溫度：-20-150℃(高於80℃時請申明)
吸入壓力：小於0.6MPa
