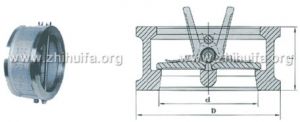

對夾雙瓣蝶形止回閥用途及結構特點
對夾雙瓣蝶形止回閥適用於公稱壓力PN1.0MPa~42.0MPa、CLASS150Lb~2500Lb;公稱通徑DN15mm~1200mm、NPS1/2”~48”;工作溫 度-196C~540C的各種管道上,用於防止介質倒流。ENH76系列對夾雙瓣蝶形止回閥通過選用不同的材質,可適用於水、蒸汽、油品、硝酸、強氧化性介質及尿素等多種介質。對夾雙瓣蝶形止回閥的主要特點是:
1、對夾雙瓣蝶形止回閥結構長度短,其結構長度只有傳統法蘭止回閥的1/4~1/8;2、體積小,重量輕,其重量只有傳統法蘭止回閥的1/4~1/20;
3、對夾雙瓣蝶形止回閥閥瓣關閉快速,水錘壓力小;
4、水平管道和垂直管道都可以使用,安裝方便;
5、對夾雙瓣蝶形止回閥流到通暢,流體阻力小;
6、動作靈敏,密封性能好;
7、對夾雙瓣蝶形止回閥閥瓣行程短,衝擊力小;
8、整體結構簡單緊湊,造型美觀;
9、使用壽命長,可靠性高。
對夾雙瓣蝶形止回閥主要性能規範及部件材質
公稱壓力 產品型號主要
零件
材料 閥體 WCB ZG1Gr-18Ni9Ti CF8 CF3 ZG1Gr-18Ni12Mo2Ti CF8M CF3M
閥瓣、閥座、彈簧 2Cr13 1Gr18Ni9Ti 0Gr18Ni9(304) 00Gr18Ni10(304L) 1Gr18Ni-12Mo2Ti 0Gr18Ni12-Mo2(310) 00Gr17Ni14-Mo2(316L)
適用
工況 適用介質 水、蒸汽、
油品等 硝酸等腐蝕性介質 強氧化性介質 醋酸等腐蝕性介質 尿素等腐蝕性介質
工作溫度℃ ≤450 ≤200
對夾雙瓣蝶形止回閥主要標準與規範
設計與製造:AP1594、API6D、JB/T8937結構長度:API594、API6D、DIN3202、JB/T8937;
壓力-溫度等級:ANSI B 16.34、DIN2401、GB/T9124、HG20604、HG20605、SH3406、JB/T74
試驗與檢驗:API598、JB/T9092
配管法蘭:JB/T74-90、GB/T9112-9124、HG20592-20635、SH3406、ANSIB16.5、DIN2543-2548、GB/T 13402、 API605、ASMEB16.47.
