簡介
止回閥屬於一種自動閥門,其主要作用是防止介質倒流、防止泵及驅動電動機反轉,以及容器介質的泄放。止回閥還可用於給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥(依重心旋轉)與升降式止回閥(沿軸線移動)。
這種類型的閥門的作用是只允許介質向一個方向流動,而且阻止方向流動。通常這種閥門是自動工作的,在一個方向流動的流體壓力作用下,閥瓣打開;流體反方向流動時,由流體壓力和閥瓣的自重合閥瓣作用於閥座,從而切斷流動。
詳細資訊
執行標準:類型 | 設計與製造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗-檢驗 |
旋啟式止回閥 | GB12236 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/9092 |
升降式止回閥 | GB12235 |
公稱壓力(Mpa) | 1.6 | 2.5 | 4 | 6.4 | 10 | 16 |
強度試驗(Mpa) | 2.4 | 3.8 | 6 | 9.6 | 15 | 24 |
水密封試驗(Mpa) | 1.8 | 2.8 | 4.4 | 7 | 11 | 18 |
氣密封試驗(Mpa) | 0.5-0.7 |
閥體、閥蓋、閥板 | 閥桿 | 密封面 | 墊片 | 密封面 | 工作溫度℃ | 適用介質 |
WCB | WCB | 1Cr13 | 增強柔性石墨 1Cr13柔性石墨 PTFE齒輪墊片 | 13Cr STL 本材料尼龍 | ≤425 | 水蒸汽油品 |
WC6 | WC6 | ≤540 | ||||
WC9 | WC9 | ≤570 | ||||
ZGCr5Mo | ZGCr5Mo | ≤550 | ||||
ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ≤200 | 硝酸類 | ||
ZG1Cr18Ni12Mo9Ti | ZG1Cr18Ni12Mo9Ti | ZG1Cr18Ni12Mo9Ti | ≤200 | 醋酸類 |
名 稱 | 代 號 | ||||||
止 回 閥 | H | ||||||
傳動方式 | 代 號 | 連線方式 | 代 號 | ||||
0 | 0 | 內螺紋 | 1 | ||||
0 | 0 | 外螺紋 | 2 | ||||
0 | 0 | 法 蘭 | 4 | ||||
0 | 0 | 焊 接 | 6 | ||||
0 | 0 | 對 夾 | 7 | ||||
0 | 0 | 卡 箍 | 8 | ||||
0 | 0 | 卡 套 | 9 | ||||
0 | 0 | 兩種不同連結 | 3 | ||||
止回閥結構形式 | 代 號 | 止回閥結構形式 | 代 號 | ||||
升降式 | 直通式 | 1 | 旋啟式 | 單瓣式 | 4 | ||
立 式 | 2 | 多瓣式 | 5 | ||||
角 式 | 3 | 雙瓣式 | 6 | ||||
迴轉蝶形止回閥 | 7 | ||||||
截止止回閥 | 8 | ||||||
密封面或襯裡材料表: | |||||||
密封面或襯裡材料 | 代 號 | 密封面或襯裡材料 | 代 號 | ||||
鋼合金 | T | 滲氟鋼 | D | ||||
橡 膠 | X | 硬質合金 | Y | ||||
尼龍塑膠 | N | 襯 膠 | J | ||||
氟塑膠 | F | 襯 鉛 | Q | ||||
錫基軸承合金(巴式合金) | B | 搪 瓷 | C | ||||
合金鋼 | H | 滲硼鋼 | P |
結構和安裝
1、國標止回閥的閥瓣呈圓盤狀,繞閥座通道的轉軸作旋轉運動,因閥內通道成流線形,流動阻力比升蝶式止回閥小,適用於低流速和流動不常變化的大口徑場合,但不宜用於脈動流,其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多半式三種,這三種形式主要按閥門口徑來分,目的是為了防止介質停止流動或倒流時,減弱水力衝擊。

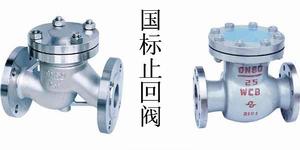

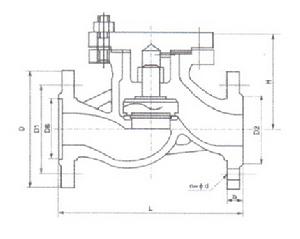

2、國標止回閥瓣沿著閥體垂直中心線滑動的止回閥,內螺紋止回閥只能安裝在水平管道上,在高壓小口徑止回閥上閥瓣可採用圓球。蝶式止回閥的閥體形狀與截止閥一樣(可與截止閥通用),因此它的流體阻力係數較大。其結構與截止閥相似,閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡,閥瓣導向簡可在閥盞導向簡內自由升降,當介質順流時,閥瓣靠介質推力開啟,當介質停流時,閥瓣靠自垂降落在閥座上,起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直;立式升降式止回閥,其介質進出口通道方向與閥座通道方向相同,其流動阻力較直通式小。
3、鍛鋼止回閥:閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單,只能安裝在水平管道上,密封性較好。
4、國標止回閥:閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門,它的體積小,重量較輕,加工工藝性好,是止回閥發展方向之一。但流體阻力係數比旋啟式止回閥略大。
5、壓緊式止回閥:這種閥門是做為鍋爐給水和蒸汽切斷用閥,它具有升降式止回閥和截止閥或角閥的綜合機能。
此外,還有—些不適用於泵出口安裝的止回閥,如底閥、彈簧式,Y型等止回閥。
B, 國標止回閥閥用途和性能規範:
本閥門用於工業管道上作阻止介質逆流的裝置。
