套用功能
射頻切換器正反面SUSPO1、射頻切換器後面板分別為：簡稱A、B兩路，射頻輸入RF IN1與RF IN2，1路射頻輸出RF OUT；切換器默認切換器RF IN_1為主信號輸入，RF IN_2路為備用信號輸入。
2、測試為單個相同頻點的前端射頻信號(RF)在自動切換模式，主信號為A路，副信號為B路；當兩路信號設定電平相差10db時，A路電平低於B路10db時就會自動切換到B路上；當A路信號檢修正常後，兩路信號電平相等時，將會自動切換回A路主信號上。

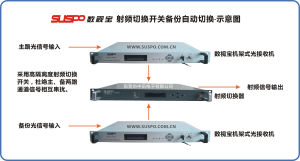

備份套用示意圖3、測試為A路：主信號輸入為30頻點，B路主信號輸入為1個頻點（與A路中其中一個頻點相同），在自動模式下，當A路信號完全斷路後，信號會自動切換到B路上，當A路信號正常好，切換器會自動恢復到主信號A路上。
4、測試為多頻道(多頻點)傳輸時，A、B兩路頻點相同，當兩路信號總功率設定電平相差10db（設定門限可調），A路綜合電平值總功率有不正常，將會自動切換到另一路B信號上，此時B路信號正常工作；當A路某頻點信號檢修正常後，這時兩路信號正常後，切換器還將默認使用B路備用信號。如不手動切換，將不會自動切換回A路上，直至B路信號有故障。（兩路信號正常，默認為A為主信號，B為備路信號，當出現切換時，如果不手動切換，都會默認信號好的那一路為主信號）。
5、切換器為多頻點信號輸入主路與備路上，切換器會以主路與備路的綜合電平總功率為準，不會精確到某路頻點上。在自動模式下，射頻切換器會對兩路射頻輸入信號實時檢測，如果其中一路信號質量優於另一路，則會自動把輸出切到質量較好的那一路。在手動模式下，由用戶選擇射頻通道。
6、網管功能狀態下（區域網路內）可實現：設定自動與手動切換功能。多台射頻切換器同時同區域網路工作時，可設不同IP，網管軟體可監測到多台射頻切換設備工作狀態及電平強度；並可監測到使用信號在那一路信號；且可手動操作網管軟體將A、B兩路信號任意切換。
7、前面板也可以實現A、B手動切換，如果設定自動切換功能，在設定的範圍值上損路時會實現動自動A、B兩路信號切換。
8、當設備正常運行中，斷電後有記性功能，並在斷電後射頻連線埠有直通功能，直通功能會默認在備路直通。(可定製主路與備路）
9、切換器輸入電源可以選擇單電源，或雙電源（根據用戶要求配選，標配為單電源）。
性能特點
1、頻率頻寬可達5～1000MHZ,切換時間10～15毫秒，信號穩定高；
2、插入損耗小，輸入/輸出反射損耗低，整個通帶內的高隔離度，抗干擾性強；
3、採用微處理器，配合完善的自動監控系統電路，能這時精確監控各路輸入電平，可靠地控制開關的狀態，可設定成自動切換和手支切換模式；
4、前面板內嵌液晶顯示器，精確顯示設備的各項工作狀態參數,面板設定調節按鍵；
5、採用19英寸1U高度標準機架，可配置符合IEEE802.3 10BASE -T標準乙太網接口的網管應答器，能方便地實現網管監控。全面支持《GB/T 20030-2005 HFC網路設備管理系統規範》；
6、在自動模式下，射頻切換器會對射頻輸入信號實時檢測，若主路信號質量低於用戶設定的切換門限，則切換器會立刻選擇備路做為輸出。在手動模式下，由用戶選擇射頻通道；
7、2×1射頻切換器、2x2射頻切換器，4*1 四切一射頻切換器，以其對射頻監測的高解析度，可廣泛套用於需要對射頻信號進行控制、切換和冗餘備份的系統。
規格分類
一、2*1 兩切一射頻切換器
二、4*1 四切一射頻切換器
三、 2*2兩切二射頻切換器
技術參數
WS8600RF 射頻切換器技術參數
| 性能 | 指標 | 補充 | |
| 解析度 | (dB) | ≤0.5 | |
| 切換模式 | AGC & MGC | ||
| 切換時間 | (ms) | ≤15 | |
| 插入損耗 | (dB) | ≤2 | |
| 帶內平坦度 | (dB) | 正負0.75 | |
| 輸入/輸出反射損耗 | (dB) | ≥16 | 5~1000MHz |
| 阻抗 | (Ω) | 75 | |
| RF連線器 | F型英制 | 公/英制可選 | |
| 供電 | (V) | AC220正負10%50HZ | 可選 DC—48V |
| 功耗 | (W) | 25 | |
| 工作溫度 | (°C) | 0~45 | |
| 儲存溫度 | (°C) | -40~85 | |
| 工作相對濕度 | (%) | 5~95 | 最大95%無冷凝 |
| 尺寸 | (mm) | 483×341×45 | (L)×(W)×(H) |
