特點

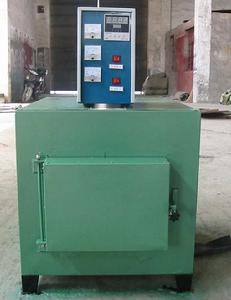

實驗室電爐1，碳化矽內爐襯，全纖維保溫層。
2，爐膛材料採用陶瓷纖維製成，熱容小，升溫快(30分鐘可達到設定溫度），周期短，節約能源（節能效果是普通老式電爐的80 ٪以上）。
3，使用智慧型數顯可程式溫控表（如下圖）,可編制多段升、保、降溫曲線，全自動升溫、保溫、降溫和超溫保護，程式運行結束自動停止，無須值守。
4，發熱元件使用高溫電阻絲採用淺埋的方式置於爐壁而形成發熱板，使用方便、安全。
溫控表5，可配置可程式序控溫儀表，另可配置RS485接口，實現對電爐的遠程控制和數據採集。或配置圓圖調節記錄儀對熱處理過程作跟蹤記錄。
技術參數
| 電爐型號 | 使用溫度 | 爐膛尺寸mm | 功率W | 電壓V |
| SX3-2-10 | 1000 | 200X120X80 | 2500 | 220 |
| SX3-4-10 | 1000 | 300X200X120 | 4000 | 220 |
| SX3-6-10 | 1000 | 400X250X160 | 6000 | 380 |
| SX3-10-10 | 1000 | 500X300X200 | 10000 | 380 |
工作原理
實驗室電阻爐是以電流通過導體所產生的焦耳熱為熱源的電爐。
實驗室電阻爐以電為熱源，通過電熱元件將電能轉化為熱能，在爐內對金屬進行加熱。電阻爐和火焰比，熱效率高，可達50－80℅，熱工制度容易控制，勞動條件好，爐體壽命長，適用於要求較嚴的工件的加熱，但耗電費用高。
按傳熱方式，電阻爐分為輻射式電阻爐和對流式電阻爐。輻射式電阻爐以輻射傳熱為主，對流傳熱作用較小；對流式電阻爐以對流傳熱為主，通常稱為空氣循環電阻爐，靠熱空氣進行加熱，爐溫多低於650℃。
按電熱產生方式，電阻爐分為直接加熱和間接加熱兩種。
在直接加熱實驗室電阻爐中，電流直接通過物料，因電熱功率集中在物料本身，所以物料加熱很快，適用於要求快速加熱的工藝，例如鍛造坯料的加熱。這種電阻爐可以把物料加熱到很高的溫度，例如碳素材料石墨化電爐，能把物料加熱到超過2500□。直接加熱電阻爐可作成真空電阻加熱爐或通保護氣體電阻加熱爐，在粉末冶金中，常用於燒結鎢、鉭、鈮等製品。
採用這種爐子加熱時應注意：①為使物料加熱均勻，要求物料各部位的導電截面和電導率一致；②由於物料自身電阻相當小，為達到所需的電熱功率，工作電流相當大，因此送電電極和物料接觸要好，以免起電弧燒損物料，而且送電母線的電阻要小，以減少電路損失；③在供交流電時，要合理配置短網，以免感抗過大而使功率因數過低。
大部分電阻爐是間接加熱電阻爐，其中裝有專門用來實現電-熱轉變的電阻體,稱為電熱體，由它把熱能傳給爐中物料。這種電爐爐殼用鋼板製成，爐膛砌襯耐火材料，內放物料。最常用的電熱體是鐵鉻鋁電熱體、鎳鉻電熱體、碳化矽棒和二矽化鉬棒。根據需要，爐內氣氛可以是普通氣氛、保護氣氛或真空。一般電源電壓220伏或380伏，必要時配置可調節電壓的中間變壓器。小型爐（<10千瓦）單相供電，大型爐三相供電。對於品種單一、批料量大的物料，宜採用連續式爐加熱。爐溫低於700□的電阻爐,多數裝置鼓風機，以強化爐內傳熱，保證均勻加熱。用於熔化易熔金屬（鉛、鉛鉍合金、鋁和鎂及其合金等）的電阻爐，可做成坩堝爐；或做成有熔池的反射爐，在爐頂上裝設電熱體。
故障維修
加熱體長期工作會出現變軟、膨脹、下墜、先倒伏搭接、後熔斷(融)等現象。為使爐絲在高溫下具有一定的強度，防止軟化、倒塌或下垂，首先要設計好爐絲的結構尺寸，如螺旋形電阻絲，要注意合金元件直徑、螺距和螺旋中徑等。加熱體安裝要緊靠爐襯，在擱磚上要放平，適當留有其膨脹空間。小鉤位置要合適，一般 400～600mm一個，並能牢固鉤住防止趴下。此外，為防止爐絲間接觸，要墊隔離片。可用95瓷等耐高溫材料做成的薄片隔離電阻絲，防止搭接。尤其爐膛擱磚層與層之間的轉換處(在砌爐時，擱磚與前後端牆之間一般留50mm空隙，用於電阻絲的轉彎和安裝)，要預先墊上瓷片，或爐絲套上瓷管(瓷管要頂到頭)。高溫爐不能用硅藻土磚鋸的薄片墊在爐絲中間，因硅藻土質磚耐熱較差，只能用在900℃以下，在高溫爐中易溶解變質。
對出現倒伏趨勢的爐絲，檢查爐絲小鉤是否發揮作用(架設電阻絲帶的爐鉤必須砌牢、壓住、塞緊，不得鬆動)，並可用氣焊或噴燈烘烤爐絲等使其變軟，再恢復其原有形狀和尺寸，以及在爐絲中穿套瓷管(瓷管中可穿芯棒)等。如果同時使用兩根瓷管，瓷管端頭必須緊靠。
加熱體對一般斷頭可直接焊補，對於倒塌嚴重，不能整直的，局部過燒部分損壞嚴重的，一般可採用換補一段的方法，不必因其中局部不合格就整套報廢，要注意用於補焊的電阻絲的材料、直徑、螺距及長度等要符合原技術要求，新補的電阻絲不能有裂紋、鏽蝕等缺陷，要疏密均勻。使用舊的電阻絲時，電阻絲不能有明顯的粗細不均、氧化腐蝕、裂紋變形和老化變脆等現象。舊引出棒不能有嚴重的氧化和腐蝕現象。
