家庭電路

家庭電路

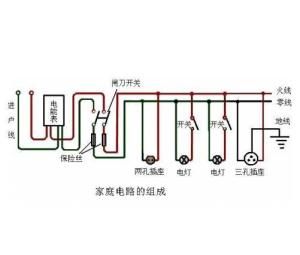

家庭電路一般由兩根進戶線(也叫電源線)、電能表、閘刀開關(現一般為空氣開關)、保險設備(空氣開關等其他類型符合標準的熔斷器)、用電器、插座、導線、開關等組成(大多為並聯,少數情況串聯) 。

基本信息

組成

進戶線

進戶線進戶線
進戶線分為火線(三相四線電路中的某一根相線一般為紅色,俗稱火線)和零線(零線是變壓器中性點引出的線路,與相線構成迴路對用電設備進行供電),火線和零線之間有220V電壓,它們構成家庭電路的電源(火線和大地有220V電壓,零線和大地沒有電壓),它們用試電筆來判別,能使試電筆的氖管發光的是火線,不能使氖管發光的是零線。(試電筆金屬螺帽應與手接觸.)(左零右火)。

電能表

其作用是測量用戶在一定時間內消耗的電能,裝在供電線路在接其它元件之前,首先接電能表;也可以說電能表要接在幹路上。電能表的銘牌標有額定電壓U和正常工作電流I,家庭電路中正常工作時用電器最大總功率P=UI,中國家庭電路電壓為220V。
220V是指電能表的額定電壓,10A是指電能表允許通過的最大電流,1500r/kW/h是指每消耗1kW/h的電能,電能表的錶盤轉1500轉;
讀數方法為記下起始時間的值,再記下結束時間的值,兩次的差就是這段時間消耗的電能,注意最末一位數字為小數部分,單位為千瓦時,也叫度。

總開關

在電能表後,保險絲之前;有時用雙刀開關同時控制火線和零線,有時用單刀開關只控制火線。
閘刀與空氣開關

保險設備

閘刀開關與空氣開關:其作用是控制整個家庭電路的通斷,裝在幹路上,安裝閘刀開關時,上端為靜觸頭接輸入導線,切不可倒裝.
保險絲:①是由電阻率大、熔點低的鉛銻合金製成的;②由於電流的熱效應,當電路中的電流過大時能自動熔斷而切斷電路,起到保護作用;③保險絲應串聯在電路中,熔斷電流稍大於家庭電路允許通過的最大電流,絕對不允許使用鐵絲、銅絲代替保險絲;④保險絲的選擇原則是保險絲的額定電流等於或稍大於電路中最大正常工作電流;⑤根據焦耳定律Q=I²Rt可知,保險絲的電阻比較大,通過的電流較大,在相同時間內產生的熱量就比較多,溫度上升的較高,而保險絲的熔點又較低,所以會迅速熔斷;

插座

在家庭電路中插座是為了給可移動電器供電,插座應並聯在電路中,分為固定插座和可移動插座,其又分為兩孔插座和三孔插座。
三孔插座的兩個孔分別接火線和零線(規範插座左接零線,右接火線),另一孔是接地的,這樣在把三腳插頭插入時,把用電器的金屬外殼和大地連線起來。

開關

可以控制所在支路的通斷,開關應和被控制的用電器串聯,接在火線上.

用電器

直接使用電能工作的器件,各個用電器應並聯接入電路,既保證了用電器之間互不影響,又使用電器兩端的電壓均為220V,在保險絲後。
電燈接入電路時燈座兩個接線柱一個接零線、一個接火線,控制電燈的開關一定要安裝在燈座與火線的連線上,不允許放在用電器和零線之間,這也是為了安全。螺鏇套應該與零線連線。
注意:有金屬外殼用電器套用三孔插座,以防觸電事故,不可倒接。

安全用電

(1)安全電壓:不高於36V的電壓。
(2)不要接觸火線或與火線連通的導體,特別注意原來絕緣的物體導了電。
(3)不要靠近高壓帶電體,因為高壓觸電有兩種類型:高壓電弧觸電和跨步電壓觸電,不接觸也可以觸電。
(4)觸電處理:有人發生觸電事故,絕不用手拉觸電人,應趕快切斷電源,或用乾燥絕緣體把線挑開;高壓觸電,宜趕快通知專業人士。
(5)急救:觸電人如果昏迷,應先切斷電源,再做人工呼吸,並送醫院;如發生火災,應先斷電,再滅火。

知識辨析

測用電器功率

電能表是測量電功的儀表,也可以利用它的參數來測量用電器的電功率。在電能表的錶盤上標明每千瓦時的轉數,根據在一段時間內的轉數,就可以求出用電器在這一時間段內做的電功,從而求出電功率。
具體做法:單獨讓待測用電器工作,從某一時刻開始計時,並數錶盤轉的轉數,到某一時刻結束。這種方法測量不精確,在測量大功率的用電器的大體功率時可用。

用電器接地

有金屬外殼的用電器一般帶三腳插頭,對應插入三孔插座時,把用電器的金屬外殼和大地連線起來,這是為什麼呢?原來有金屬外殼漏電時,人觸摸外殼就會觸電。當把外殼與大地連線起來,外殼帶的電會通過地線流到大地,人觸摸就沒有危險。

使用測電筆

1.作用:辨別火線和零線,或檢查物體是否帶電。
2.構造:筆尖金屬體、阻值很大的電阻、氖管、彈簧、筆尾金屬體。
3.使用方法:用手接觸筆尾金屬體,筆尖金屬體接觸待測物體,如果氖管發光,則說明有壓力差,說明接觸的是火線,或與火線接通;如果氖管不發光,說明接觸的是零線,或與火線沒有接通。
4.用電筆的檢測:分兩步進行:1、檢測它的安全性。在外殼無安全隱患的情況下,重點測試電筆內部的工作電阻。使用兆歐表測量時,電阻值應大於2兆歐。2、檢測它的有效性。將測電筆的兩端,接入110伏特的交流電壓。若能正常起輝,則表示該測電筆完好。以上兩個步驟的測量均正常,即說明該測電筆是完好的、安全的。

常見故障檢修

在家庭電路常見故障中,過載和漏電容易檢查,而短路和斷路比較難檢查,我們可以用一檢驗燈泡對各個支路進行檢修。如上圖是其示意圖:在火線幹路上(一般在保險絲附近)接一額定電壓為220V的燈泡,斷開其它支路,只閉合某一支路,就可檢查這一支路。如圖:斷開S2,只閉合S1,如L檢驗不發光,則L1所在支路斷路;如L檢驗正常發光,則L1所在支路短路;如L檢驗發光,但較暗,則L1所在支路正常。用同樣的方法可檢查其它支路。
1.斷路
當電路某處斷開,電路中無電流通過,用電器不能工作,就是斷路。包括:用電器內部斷路、火線斷路、零線斷路。造成斷路的主要原因:電線斷開、線頭脫落、接觸不良、用電器燒壞等等。
2.短路
發生短路是電路中電流過大的原因之一,電流沒有經過用電器而直接構成通路就是短路。包括:用電器外導線的短路和用電器內部的短路。
造成短路的主要原因:火線和零線用導線直接連線,在安裝時致使火線和零線直接接通,或用電器內部火線和零線直接接通;電線或用電器的絕緣皮由於老化而破損,致使火線和零線直接接通。發生短路時,電路中的電阻很小,相當於導線的電阻,電路中的電流會很大。
3.過載
當同時使用的用電器過多(多個用戶集中同時使用多個大功率的用電器或一個插座上使用多個大功率的用電器),用電器的總功率過大,使電路中的電流過大,超過電路允許通過的電流,致使保險絲熔斷或燒壞電能表或造成用電器兩端電壓低於額定電壓而不能正常工作。
電源電壓一定,用電器的總功率過大時,根據公式I=P/U可知,電路中的電流會過大。
4.漏電
用電器由於長期使用或接線不當,造成火線和其它不能帶電的導體直接或間接接觸,就是漏電,容易造成觸電事故。
