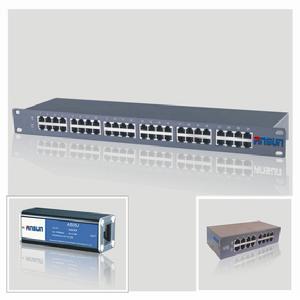

網路防雷器適用範圍
•用於10/100/1000MbpsSWITCH、HUB、ROUTER等網路設備的雷擊和雷電電磁脈衝造成的感應過電壓保護；
•網路機房網路交換機防護；
•網路機房伺服器防護；
•網路機房其它帶網路接口設備防護；
•24口集成防雷箱主要套用於綜合網路櫃、分交換機櫃內多信號通道的集中防護。
性能特點
•採用多級保護電路，殘壓水平低；
•插損小，回響時間快；
•限制電壓精確，通流容量大；
•精、細全保護，結構嚴謹；
•PCB採用微帶設計，隔離好，線擾低；
•集成24路網路信號防雷箱為標準19英寸安裝；
•性能穩定，工作可靠；
•安裝、使用方便，無須維護。
技術參數
產品型號 AS05J AS05J8 AS05JH AS05J-24 AS05JH-24
最大持續工作電壓Uc 5V
標稱放電電流(8/20µs) 3kA
最大通流容量(8/20µs) 5kA
保護水平Up
8/20µsIn 芯線-芯線 ≤15V
芯線-接地線 ≤50
適應傳輸速率 100Mbps 100≤Mbps 1000Mbps 100Mbps 1000Mbps
插入損耗 ≤0.5dB
接口形式 輸入In RJ45(F)
輸出Out RJ45(F)
保護形式 1/2，3/6 1/2,3/6,4/5,7/8 1/2，3/6 1-8
保護路數 1 24
外形尺寸(不包含接地線)(mm) 68*25*25 112*40*25 483*113*32
防護等級 IP20
安裝模式 串聯 19英寸機箱機架式
工作環境 環境溫度：－40℃～＋85℃；相對濕度：≤95%（25℃）；海拔≤3km
註：產品規格可能不定期更新，請諮詢安普迅公司了解詳情。
安裝、接線
•防雷器串聯在被保護設備與信號通道之間；
•防雷器的輸入端(IN)與信號通道相連，輸出端(OUT)與被保護設備相連並緊靠被保護設備安裝，不能接反；
•把防雷器的接地線與防雷系統接地排可靠連線，接線越短越好，最長不能超過1m。
網路信號防雷器使用、維護
•本產品無需特別維護。應定期對防雷器進行檢查，特別是在雷雨季節前及整個雷雨期;
•當系統工作出現故障懷疑防雷器時，可拆除防雷器後再檢查，若還原到使用前的狀態後系統恢復正常，則說明防雷器已經損壞，必須立即更換。
