開關型天饋防雷器

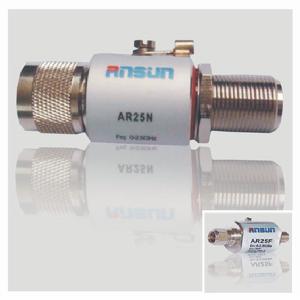

波長型天饋防雷器AR**系列開關型（放電管型）天饋防雷器
開關型適用範圍
•適用於各種射頻信號的收、發系統的防雷保護；
•網路信號無線發射與接口設備防護；
•工控信號無線發射、接收設備的防護；
•衛星電視接收設備防護；
•監控信號無線發射、接收設備的防護；
•其他無線通訊設備的防護；
•其他射頻信號設備的防護。
性能特點
•工作頻頻寬；
•可饋送電源；
•通流容量大，殘壓水平低；
•插入損耗低，駐波比小；
•回響時間快；
•限制電壓精確，通流容量大；
•性能穩定，工作可靠；
•工藝考究，能在惡劣環境下長期工作。；
•體積小，重量輕，安裝、使用方便，易維護。
技術參數
型號 AR25N AR25D AR21F AR21T AR25S
工作頻率(GHz) 0-2.5 0-2.5 0-2.1 0-2.1 0-2.5
最大持續工作電壓Uc ≤70V
標稱放電電流In 10kA 5kA
最大放電電流Imax 20kA 10kA
保護水平Up（8/20µsIn） ≤200V ≤300V
插入損耗 ≤0.2dB
駐波比 ≤1.2
接頭形式 N-K/J DIN-K/J F-K/J TNC-K/J SMA-K/J
工作環境 環境溫度：－40℃～＋85℃；相對濕度：≤95%（25℃）；海拔≤3km
註：產品規格可能不定期更新，請諮詢安普迅公司了解詳情。
安裝、接線
•為了可靠地防止雷電襲擊，可以在天線輸出端和被保護設備端各串接一個天饋防雷器。在雷電較少的地區、天線不帶放大器的情況下，也可以只在被保護設備輸入端用一個。
•防雷器上的接線片焊上儘量短的接地導線（導線截面積不小於4mm2），另一端就近與防雷系統接地母線可靠連線。
•在戶外使用時必須採用防雨型產品，若非防雨型產品則必須做好可靠的防雨（水）保護措施。
使用、維護
•本產品無需特別維護。應定期對防雷器進行檢查，特別是在雷雨季節前及整個雷雨期;
•當系統工作出現故障懷疑防雷器時，可拆除防雷器後再檢查，若還原到使用前的狀態後系統恢復正常，則說明防雷器已經損壞，必須立即更換。

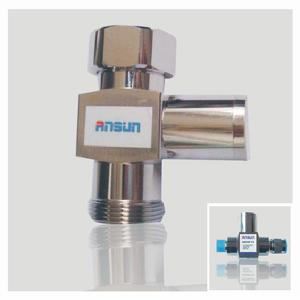

波長型適用範圍
•適用於各種射頻信號的收、發系統的防雷保護；
•網路信號無線發射與接口設備防護；
•工控信號無線發射、接收設備的防護；
•衛星電視接收設備防護；
•監控信號無線發射、接收設備的防護；
•其他無線通訊設備的防護；
•其他射頻信號設備的防護。
1/4波長型天饋防雷器性能特點
•工作頻頻寬
•不可饋送電源；
•通流容量大，殘壓水平低
•插入損耗低，駐波比小；
•回響時間快；
•限制電壓精確，通流容量大；
•保護性能好，工作可靠；
•工藝考究，能在惡劣環境下長期工作。；
•體積小，安裝、使用方便，易維護。
技術參數
型號 AR05N-1/4 AR10N-1/4 AR22N-1/4 AR19D-1/4 AR22D-1/4
工作頻率(GHz) 0.4-0.5 0.8-1.0 0.8-2.2 1.7-1.9 0.8-2.2
標稱放電電流In 10kA 30kA 50kA
最大放電電流Imax 20kA 60kA 100kA
保護水平Up,8/20µsIn ≤100V
插入損耗 ≤0.1dB
駐波比 ≤1.15
接頭形式 N DIN（7/16，L29）
工作環境 環境溫度：－40℃～＋85℃；相對濕度：≤95%（25℃）；海拔≤3km
註：產品規格可能不定期更新，請諮詢安普迅公司了解詳情。
安裝、接線
•防雷器應串接在饋線中且靠近被保護設備設備安裝；
•防雷器上的接線片焊上儘量短的接地導線（導線截面積不小於4mm2），另一端就近與防雷系統接地母線可靠連線。
•在戶外使用時注意做好防雨措施，同時選用防雨型產品。
使用、維護
•本產品無需特別維護。應定期對防雷器進行檢查，特別是在雷雨季節前及整個雷雨期;
•當系統工作出現故障懷疑防雷器時，可拆除防雷器後再檢查，若還原到使用前的狀態後系統恢復正常，則說明防雷器已經損壞，必須立即更換。
